Описание модели BS 40 S
- Серия BS .. S (PBY);
- Корпус из оцинкованной листовой стали;
- винтовой фиксатор.
Корпусной подшипниковый узел BS 40 S от PCI на лапах (Mounted Bearings Plummer Blocks) - корпус состоит из оцинкованной листовой стали. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.

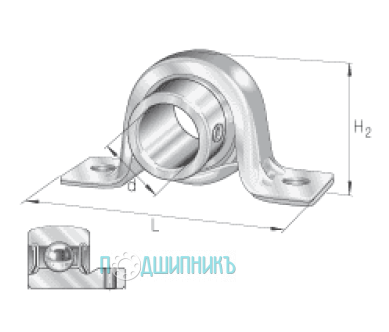

Исполнение и внешний вид

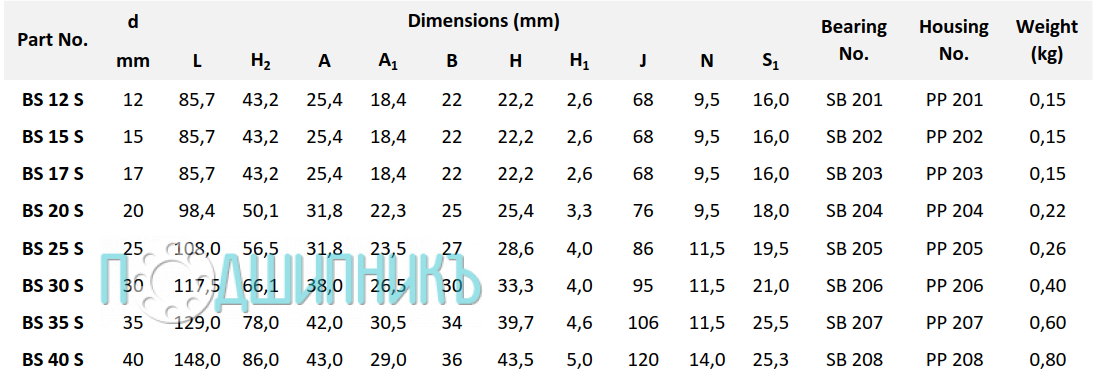

Сводная таблица присоединительных размеров

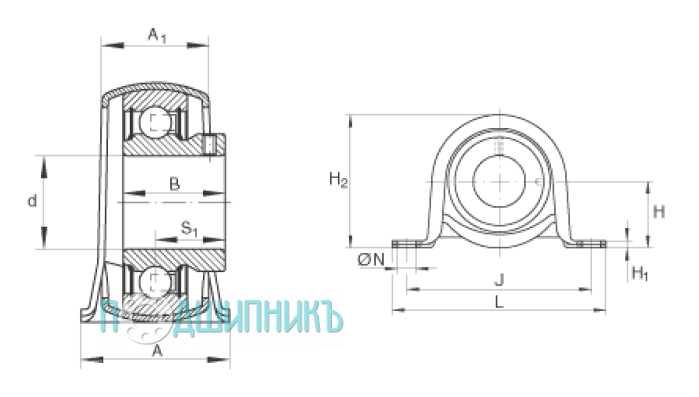

Схема и чертеж BS 40 S
Описание на сайте производителя (datasheet)
Производитель | PTI |
Страна производства | Дания |
Конструкция | Подшипниковый узел |
Исполнение | Узел в сборе |
Серия | BS |
Тип корпуса | PP 208 |
Подшипник № | SB 208 |
Внутренний диаметр d, мм | 40 |
Длина L, мм | 148 |
Общая высота H, мм | 86 |
Ширина подошвы узла, мм. | 43 |
Ширина, мм | 36 |
Расстояние между центрами крепежных отверстий J, мм | 120 |
Крепежное отверстие (длина х ширина) | 14 |
Вес [кг] | 0.8 |
Материал корпуса | Сталь |
Высота оси вала, мм | 43.5 |
