Подшипниковый узел SY 15 FM от SKF

Артикул: SY 15 FM SKF
В наличии
3 561

Подшипниковый узел SY 15 FM от SKF

Официальный поставщик подшипников SKF

Описание модели SY 15 FM

Стационарные шарикоподшипниковые узлы с чугунным корпусом SY 15 FM от SKF (Mounted Bearings Plummer Blocks) на лапах - состоит из корпуса выполненного из серого чугуна, нержавеющей стали или термопластика и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.

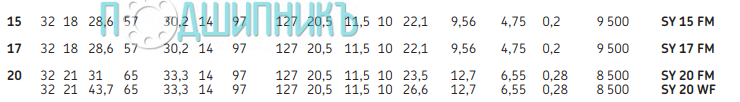

Сводная таблица размеров и характеристик SY 15 FM от SKF

Сводная таблица размеров и характеристик SY 15 FM от SKF

Сводная таблица присоединительных размеров

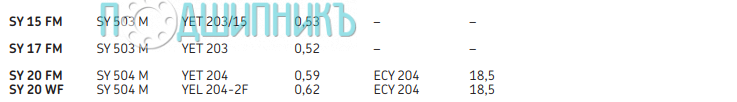

Дополнительные характеристики

Дополнительные характеристики таблица

Дополнительные характеристики данные

Схема и чертеж SY 15 FM

Схема и чертеж SY 15 FM

Описание на сайте производителя (datasheet)

Каталог производителя SKF

ПроизводительSKF
Страна производстваШВЕЦИЯ
КонструкцияПодшипниковый узел
ИсполнениеУзел в сборе
СерияSY
Тип корпусаSY 503 M
Подшипник №YET 203/15
Внутренний диаметр d, мм15
Длина L, мм127
Общая высота H, мм57
Ширина подошвы узла, мм.32
Ширина, мм28.6
Расстояние между центрами крепежных отверстий J, мм97
Крепежное отверстие (длина х ширина)20.5x11.5
Вес [кг]0.53
Материал корпусаЧугун
Номинальная динамическая грузоподъемность, кН9.56
Номинальная статическая грузоподъемность, кН4.75
Высота оси вала, мм30.2
Предельная частота вращения, об/мин9500
