Описание модели SY 25 FM
Стационарные шарикоподшипниковые узлы с чугунным корпусом SY 25 FM от SKF (Mounted Bearings Plummer Blocks) на лапах - состоит из корпуса выполненного из серого чугуна, нержавеющей стали или термопластика и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.

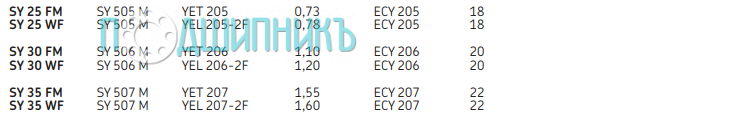

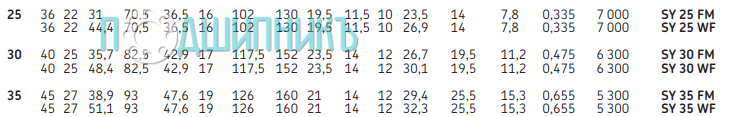

Сводная таблица размеров и характеристик SY 25 FM от SKF
Дополнительные характеристики
Схема и чертеж SY 25 FM
Описание на сайте производителя (datasheet)
| Производитель | SKF |
| Страна производства | ШВЕЦИЯ |
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Серия | SY |
| Тип корпуса | SY 505 M |
| Подшипник № | YET 205 |
| Внутренний диаметр d, мм | 25 |
| Длина L, мм | 130 |
| Общая высота H, мм | 70.5 |
| Ширина подошвы узла, мм. | 36 |
| Ширина, мм | 31 |
| Расстояние между центрами крепежных отверстий J, мм | 102 |
| Крепежное отверстие (длина х ширина) | 19.5x11.5 |
| Вес [кг] | 0.73 |
| Материал корпуса | Чугун |
| Номинальная динамическая грузоподъемность, кН | 14 |
| Номинальная статическая грузоподъемность, кН | 7.8 |
| Высота оси вала, мм | 36.5 |
| Предельная частота вращения, об/мин | 7000 |
