Описание модели SY 45 WF
Стационарные шарикоподшипниковые узлы с чугунным корпусом SY 45 WF от SKF (Mounted Bearings Plummer Blocks) на лапах - состоит из корпуса выполненного из серого чугуна, нержавеющей стали или термопластика и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.

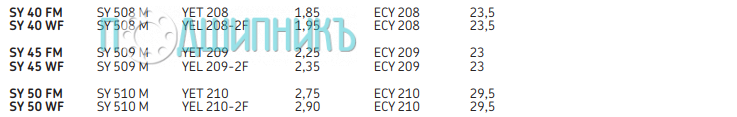

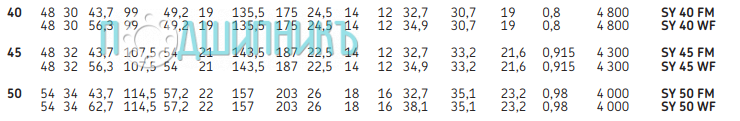

Сводная таблица размеров и характеристик SY 45 WF от SKF
Дополнительные характеристики
Схема и чертеж SY 45 WF
Описание на сайте производителя (datasheet)
| Производитель | SKF |
| Страна производства | ШВЕЦИЯ |
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Серия | SY |
| Тип корпуса | SY 509 M |
| Подшипник № | YET 209-2F |
| Внутренний диаметр d, мм | 45 |
| Длина L, мм | 187 |
| Общая высота H, мм | 107.5 |
| Ширина подошвы узла, мм. | 48 |
| Ширина, мм | 56.3 |
| Расстояние между центрами крепежных отверстий J, мм | 143.5 |
| Крепежное отверстие (длина х ширина) | 22.5x14 |
| Вес [кг] | 2.35 |
| Материал корпуса | Чугун |
| Номинальная динамическая грузоподъемность, кН | 33.2 |
| Номинальная статическая грузоподъемность, кН | 21.6 |
| Высота оси вала, мм | 54 |
| Предельная частота вращения, об/мин | 4300 |
