Описание модели SNH 507 от Hecht
Корпусной подшипниковый узел SNH 507 от Hecht на лапах (Mounted Bearings Plummer Blocks) - состоит из корпуса выполненного из серого чугуна и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа.
Комплект состоит из:
- Корпус типа SNH 507-606
- Уплотнение TSN507G
- Кольца 2 x FR 72-5.5
- Подшипник 22207 K
- Втулка H 307
Классы качества и бренды производства HECHT:
- HKW – Premium
- HKC – Standard
- HK – Econom
Корпуса отличаются префиксом SNH=SNL=SNU=SNT=SNV=SNHF.

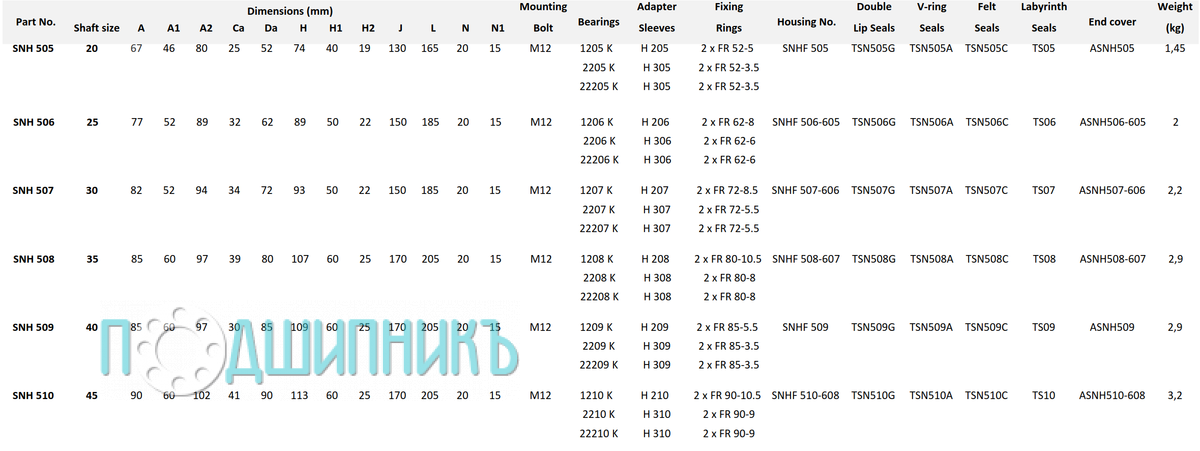

Характеристики подшипникового узла SNH 507 от Hecht

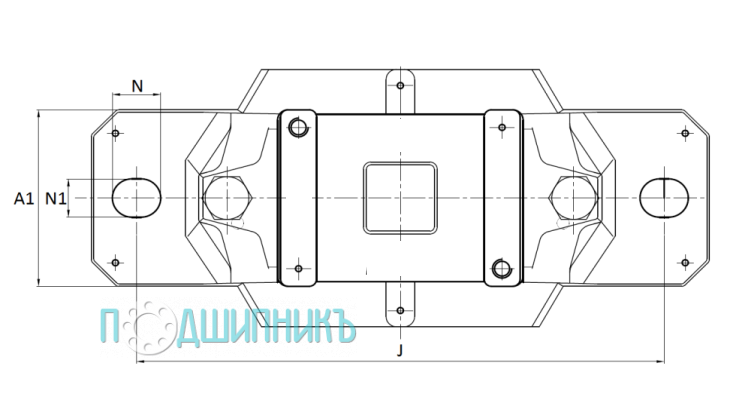

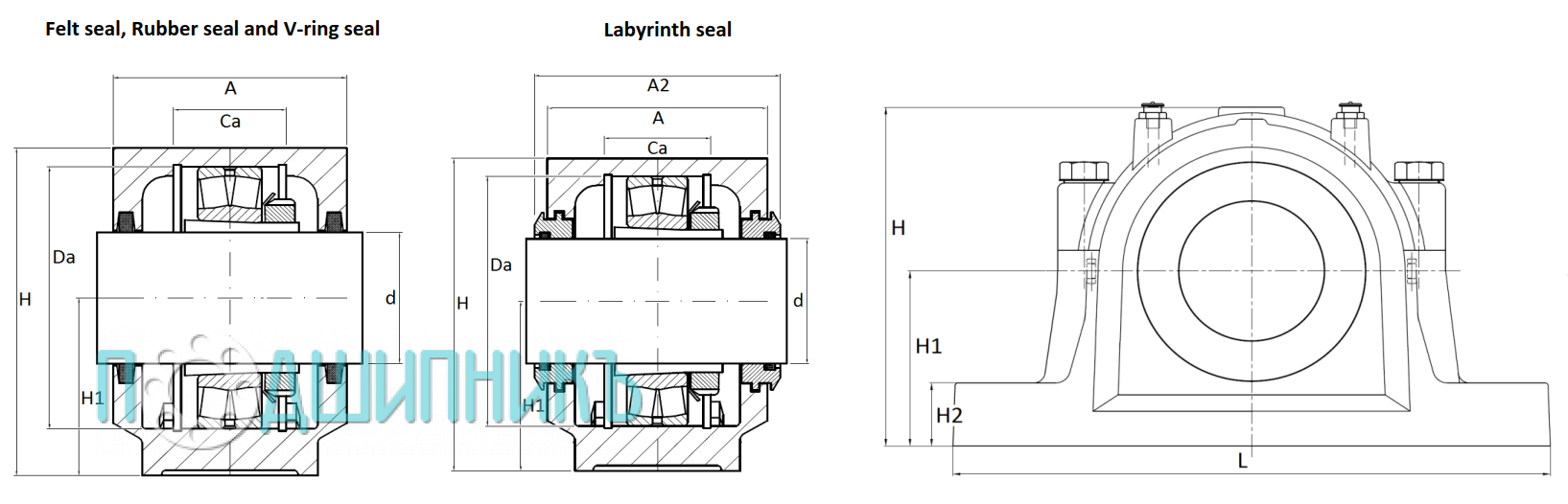

Схема и чертеж SNH 507 от Hecht
| Производитель | HECHT |
| Страна производства | Германия |
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Серия | SNH |
| Тип корпуса | SNHF 507-606 |
| Подшипник № | 1207 K, 2207 K, 22207 K |
| Внутренний диаметр d, мм | 30 |
| Длина L, мм | 185 |
| Общая высота H, мм | 93 |
| Ширина подошвы узла, мм. | 52 |
| Ширина, мм | 82 |
| Расстояние между центрами крепежных отверстий J, мм | 150 |
| Крепежное отверстие (длина х ширина) | 20x15 |
| Вес [кг] | 2.2 |
| Смазочный фитинг (тавотница) | Rp1/8 |
| Материал корпуса | Чугун |
| Высота оси вала, мм | 50 |
