Подшипниковый узел UCP 211-32 от FAG

Артикул: UCP 211-32 FAG
В наличии
0 Р

Официальный поставщик подшипников FAG

Описание модели UCP 211-32 от FAG

Подшипниковые узлы UCP 211-32 FAG с широким чугунным корпусом на лапах, с установленными закрепляемыми подшипниками «Black Series». Для обеспечения надежности работы узлов при любых производственных условиях подшипники и корпуса согласованы друг с другом. Благодаря сферической поверхности наружного кольца подшипника и вогнутому сферическому отверстию корпуса, данные узлы компенсируют статические перекосы вала. Корпуса соединяются с сопрягаемой конструкцией винтами.

Для смазывания закрепляемого подшипника отверстие корпуса имеет смазочную кольцевую канавку, а сам корпус – смазочное отверстие с резьбой M6 под пресс-масленку. Корпуса покрыты черной грунтовкой RAL 9005 в качестве защиты от коррозии.

Стационарные подшипниковые узлы с широкими корпусами поставляются с установленными в них закрепляемыми подшипниками серии UC с резьбовыми штифтами на внутреннем кольце или серии UK с закрепительными втулками.

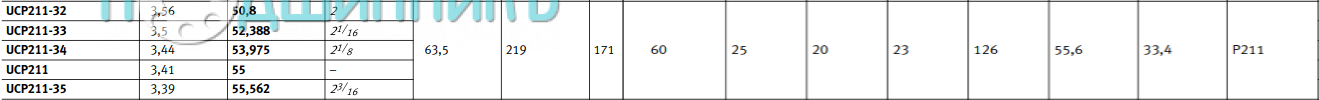

Сводная таблица присоединительных размеров UCP 211-32 от FAG

Сводная таблица присоединительных размеров UCP 211-32 от FAGСводная таблица габариты и схема

Схема и чертеж UCP 211-32 от FAG

Схема и чертеж SW 12-PASE12 Схема и чертеж SW 12-PASE12

Описание на сайте производителя (datasheet)

Закрепляемые подшипники Fag в каталоге производителя

ПроизводительFAG
КонструкцияПодшипниковый узел
ИсполнениеУзел в сборе
СерияUCP
Тип корпусаP211
Подшипник №UC 211-32
Внутренний диаметр d, мм50.8
Длина L, мм219
Общая высота H, мм126
Ширина подошвы узла, мм.60
Ширина, мм55.6
Расстояние между центрами крепежных отверстий J, мм171
Крепежное отверстие (длина х ширина)25x20
Вес [кг]3.56
ПокрытиеRAL 9005
Материал корпусаЧугун
Высота оси вала, мм63.5
