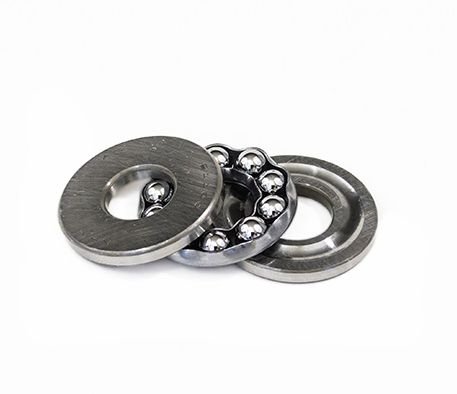

Описание модели 51338X от NSK
Упорные шарикоподшипники состоят из шайбообразных колец подшипника с дорожками качения для шариков. Кольцо, прикрепленное к валу, называют внутренним или тугим кольцом, а кольцо, входящее в корпус, называют внешним или свободным кольцом. Двойные упорные шарикоподшипники содержат три кольца: центральное кольцо закрепляется на валу. Одинарные упорные шарикоподшипники могут выдерживать однонаправленную осевую нагрузку, двойные – двунаправленную. Оба вида поставляются с выравнивающим гнездом и шайбой, находящейся под наружным кольцом, способными компенсировать перекос вала или деформацию.
Характеристики подшипника 51338X от NSK
Схема и чертеж 51338X от NSK
Расшифровка наименования
| Конструкция | Подшипник упорный |
| Тип | Однонаправленный |
| Исполнение | Упорный подшипник однонаправленный |
| Производитель | NSK |
| Серия | Средний |
| Внутренний диаметр d, мм | 190 |
| Ширина, мм | 105 |
| Внешний диаметр D, мм | 315 |
| Вес [кг] | 36.5 |
| Сепаратор | Стальной |
| Номинальная динамическая грузоподъемность, кН | 550 |
| Номинальная статическая грузоподъемность, кН | 1960 |
| Предельная частота вращения, об/мин | 500 |
