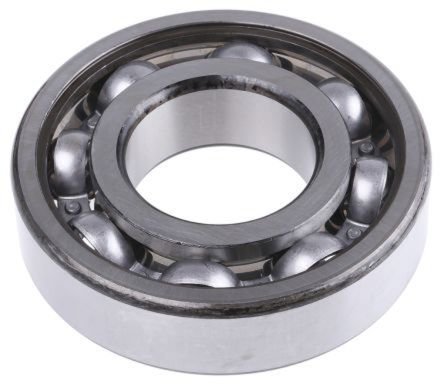

Описание модели 683A от NSK
Шариковый подшипник особо малых размеров 683A от NSK. Радиальные однорядные шарикоподшипники являются наиболее распространенными подшипниками качения и используются практически во всех типах оборудования. Дорожки качения наружного и внутреннего колец имеют дуги чуть большего радиуса по сравнению с шариками. Помимо радиальных нагрузок возможно приложение осевых нагрузок в обоих направлениях. Из-за небольшого крутящего момента, они применяются там, где требуются высокие скорости вращения с малой потерей мощности. Помимо открытого типа, данные подшипники могут быть закрыты с одной или обеих сторон металлическими шайбами или резиновыми уплотнения, и заполнены консистентной смазкой. Также, они иногда используются со стопорными кольцами. Что касается сепараторов, чаще всего данные подшипники используются со стальными сепараторами.
Характеристики подшипника 683A от NSK
Схема и чертеж 683A от NSK
| Конструкция | Подшипник шариковый |
| Тип | Однорядный |
| Производитель | NSK |
| Серия | 600 |
| Защита подшипника | Открытый |
| Внутренний диаметр d, мм | 3 |
| Ширина, мм | 2 |
| Внешний диаметр D, мм | 7 |
| Вес [кг] | 0.00032 |
| Номинальная динамическая грузоподъемность, кН | 0.39 |
| Номинальная статическая грузоподъемность, кН | 0.13 |
| Предельная частота вращения, об/мин | 63000 |
