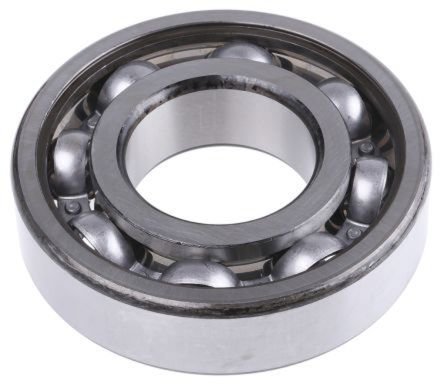

Описание модели 689 от NSK
Шариковый подшипник особо малых размеров 689 от NSK. Радиальные однорядные шарикоподшипники являются наиболее распространенными подшипниками качения и используются практически во всех типах оборудования. Дорожки качения наружного и внутреннего колец имеют дуги чуть большего радиуса по сравнению с шариками. Помимо радиальных нагрузок возможно приложение осевых нагрузок в обоих направлениях. Из-за небольшого крутящего момента, они применяются там, где требуются высокие скорости вращения с малой потерей мощности. Помимо открытого типа, данные подшипники могут быть закрыты с одной или обеих сторон металлическими шайбами или резиновыми уплотнения, и заполнены консистентной смазкой. Также, они иногда используются со стопорными кольцами. Что касается сепараторов, чаще всего данные подшипники используются со стальными сепараторами.
Характеристики подшипника 689 от NSK
Схема и чертеж 689 от NSK
| Конструкция | Подшипник шариковый |
| Тип | Однорядный |
| Производитель | NSK |
| Серия | 600 |
| Защита подшипника | Открытый |
| Внутренний диаметр d, мм | 9 |
| Ширина, мм | 4 |
| Внешний диаметр D, мм | 17 |
| Вес [кг] | 0.00353 |
| Номинальная динамическая грузоподъемность, кН | 1.33 |
| Номинальная статическая грузоподъемность, кН | 0.665 |
| Предельная частота вращения, об/мин | 36000 |
