Описание модели UCP 209 от FAG
Подшипниковые узлы UCP 209 FAG с широким чугунным корпусом на лапах, с установленными закрепляемыми подшипниками «Black Series». Для обеспечения надежности работы узлов при любых производственных условиях подшипники и корпуса согласованы друг с другом. Благодаря сферической поверхности наружного кольца подшипника и вогнутому сферическому отверстию корпуса, данные узлы компенсируют статические перекосы вала. Корпуса соединяются с сопрягаемой конструкцией винтами.
Для смазывания закрепляемого подшипника отверстие корпуса имеет смазочную кольцевую канавку, а сам корпус – смазочное отверстие с резьбой M6 под пресс-масленку. Корпуса покрыты черной грунтовкой RAL 9005 в качестве защиты от коррозии.
Стационарные подшипниковые узлы с широкими корпусами поставляются с установленными в них закрепляемыми подшипниками серии UC с резьбовыми штифтами на внутреннем кольце или серии UK с закрепительными втулками.
Сводная таблица присоединительных размеров UCP 209 от FAG

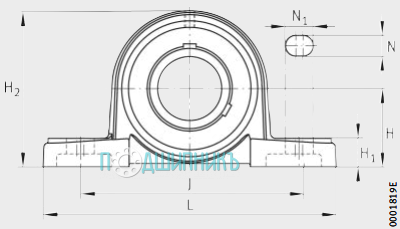

Схема и чертеж UCP 209 от FAG
Описание на сайте производителя (datasheet)
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Производитель | FAG |
| Серия | UCP |
| Тип корпуса | P209 |
| Подшипник № | UC 209 |
| Внутренний диаметр d, мм | 45 |
| Длина L, мм | 190 |
| Общая высота H, мм | 106 |
| Ширина подошвы узла, мм. | 54 |
| Ширина, мм | 49.2 |
| Крепежное отверстие (длина х ширина) | 21x17 |
| Вес [кг] | 2.2 |
| Покрытие | RAL 9005 |
| Материал корпуса | чугун |
| Высота оси вала, мм | 54 |
