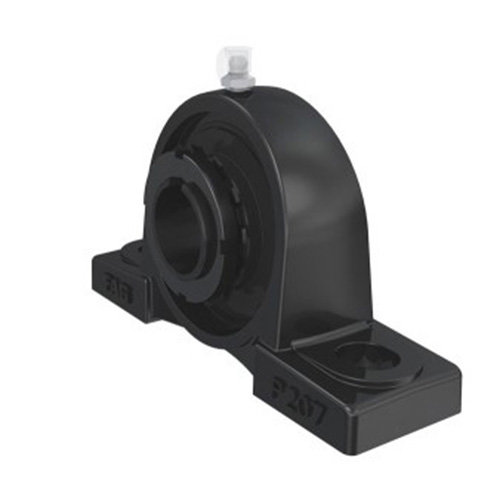

Подшипниковый узел UKP 208 от FAG с закрепительной втулкой

Описание модели UKP 208 от FAG с закрепительной втулкой

Подшипниковые узлы UKP 208 FAG чугунный корпус широкий (на лапах) с закрепительной втулкой, с установленными закрепляемыми подшипниками «Black Series». Для обеспечения надежности работы узлов при любых производственных условиях подшипники и корпуса согласованы друг с другом. Благодаря сферической поверхности наружного кольца подшипника и вогнутому сферическому отверстию корпуса, данные узлы компенсируют статические перекосы вала.

Для смазывания закрепляемого подшипника отверстие корпуса имеет смазочную кольцевую канавку, а сам корпус – смазочное отверстие с резьбой M6 под пресс-масленку. Корпуса покрыты черной грунтовкой RAL 9005 в качестве защиты от коррозии.

Стационарные подшипниковые узлы с широкими корпусами поставляются с установленными в них закрепляемыми подшипниками серии UC с резьбовыми штифтами на внутреннем кольце или серии UK с закрепительными втулками.

Сводная таблица присоединительных размеров UKP 208 от FAG узкий корпус

Схема и чертеж UKP 208 от FAG с закрепительной втулкой

Описание на сайте производителя (datasheet)

Закрепляемые подшипники Fag в каталоге производителя
