Описание модели UKP 211 от FAG с закрепительной втулкой

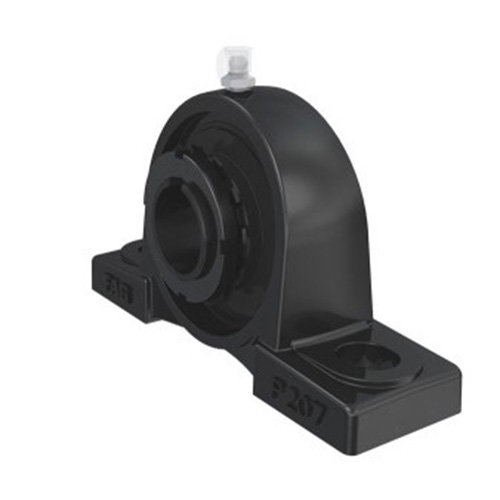

Подшипниковые узлы UKP 211 FAG чугунный корпус широкий (на лапах) с закрепительной втулкой, с установленными закрепляемыми подшипниками «Black Series». Для обеспечения надежности работы узлов при любых производственных условиях подшипники и корпуса согласованы друг с другом. Благодаря сферической поверхности наружного кольца подшипника и вогнутому сферическому отверстию корпуса, данные узлы компенсируют статические перекосы вала.
Для смазывания закрепляемого подшипника отверстие корпуса имеет смазочную кольцевую канавку, а сам корпус – смазочное отверстие с резьбой M6 под пресс-масленку. Корпуса покрыты черной грунтовкой RAL 9005 в качестве защиты от коррозии.
Стационарные подшипниковые узлы с широкими корпусами поставляются с установленными в них закрепляемыми подшипниками серии UC с резьбовыми штифтами на внутреннем кольце или серии UK с закрепительными втулками.
Сводная таблица присоединительных размеров UKP 211 от FAG узкий корпус
Схема и чертеж UKP 211 от FAG с закрепительной втулкой
Описание на сайте производителя (datasheet)
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Производитель | FAG |
| Серия | UKP |
| Тип корпуса | P211 |
| Подшипник № | UK 211 |
| Внутренний диаметр d, мм | 50 |
| Длина L, мм | 219 |
| Общая высота H, мм | 126 |
| Ширина подошвы узла, мм. | 60 |
| Ширина, мм | 59 |
| Расстояние между центрами крепежных отверстий J, мм | 171 |
| Крепежное отверстие (длина х ширина) | 25x20 |
| Вес [кг] | 3.58 |
| Покрытие | RAL 9005 |
| Материал корпуса | чугун |
| Высота оси вала, мм | 63.5 |
