Описание модели FSNH 524 от HCB чугунный

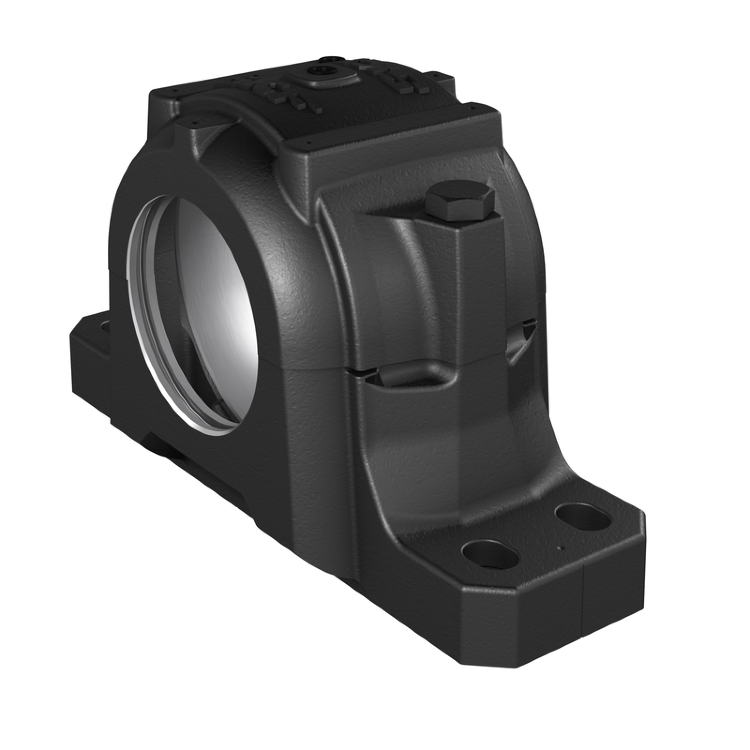

Корпус подшипника FSNH 524 от HCB чугунный на лапах (Pillow Block Housings for Conveyor Trolleys) - выполнен из серого чугуна.
Преимущество корпусов подшипников HCB заключается в простоте замены подшипников. Корпуса HCB под подшипники с цилиндрической наружной обоймой изготавливаются из чугуна в соответствии с нормами DIN 736/737 и ISO / R 113. Корпуса из стали и ковкого чугуна изготавливаются по запросу. Цилиндрические посадочные места под подшипники HCB стандартно обрабатываются с допусками H7.
Характеристики подшипниковый корпус FSNH 524 от HCB
Схема и чертеж FSNH 524 от HCB
Нагрузки
Уплотнения
| Страна производства | Турция |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | HCB |
| Серия | FSNH 500 |
| Внутренний диаметр d, мм | 110 |
| Длина L, мм | 410 |
| Общая высота H, мм | 271 |
| Ширина подошвы узла, мм. | 120 |
| Расстояние между центрами крепежных отверстий J, мм | 350 |
| Крепежное отверстие (длина х ширина) | 24x18 |
| Вес [кг] | 32.6 |
| Материал корпуса | чугун |
| Высота оси вала, мм | 140 |
