Описание модели HBD 3238 K от HCB чугунный на лапах
Корпус подшипника HBD 3238 K от HCB чугунный на лапах (Pillow Block Housings for Conveyor Trolleys) - выполнен из серого чугуна.
Преимущество корпусов подшипников HCB заключается в простоте замены подшипников. Корпуса HCB под подшипники с цилиндрической наружной обоймой изготавливаются из чугуна в соответствии с нормами DIN 736/737 и ISO / R 113. Корпуса из стали и ковкого чугуна изготавливаются по запросу. Цилиндрические посадочные места под подшипники HCB стандартно обрабатываются с допусками H7.

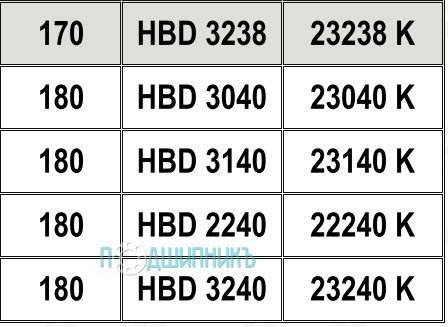

Характеристики подшипниковый корпус HBD 3238 K от HCB
Схема и чертеж HBD 3238 K от HCB
Нагрузки
| Страна производства | Турция |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | HCB |
| Серия | HBD |
| Внутренний диаметр d, мм | 170 |
| Длина L, мм | 710 |
| Общая высота H, мм | 455 |
| Ширина подошвы узла, мм. | 220 |
| Расстояние между центрами крепежных отверстий J, мм | 560 |
| Крепежное отверстие (длина х ширина) | 45x35 |
| Вес [кг] | 190 |
| Материал корпуса | чугун |
| Высота оси вала, мм | 220 |
