Описание чугунного корпуса SNL 519-616 от IBU - 85 мм под подшипниковый узел
Корпус подшипниковый SNL 519-616 от IBU - 85 мм на лапах (Pillow Blocks) - состоит из чугунного корпуса, с возможностью установки в него специального подшипника на закрепительной втулке и компонентов.
Компоненты для сборки подшипникового узла:
- Уплотнения / Seal Packge;
- Кольца / Fixing rings;
- Подшипник / Bearing;
- Втулка / Adapter sleeve;
- Торцевая крышка / End cover;
- Смазка или масло / Grease or Oil lubrication.
Соответствие и аналоги: SNK | SNI | SNN | SNHF | SNG | SNU | SNC | SNV | SE | SN | SNJ | SNH

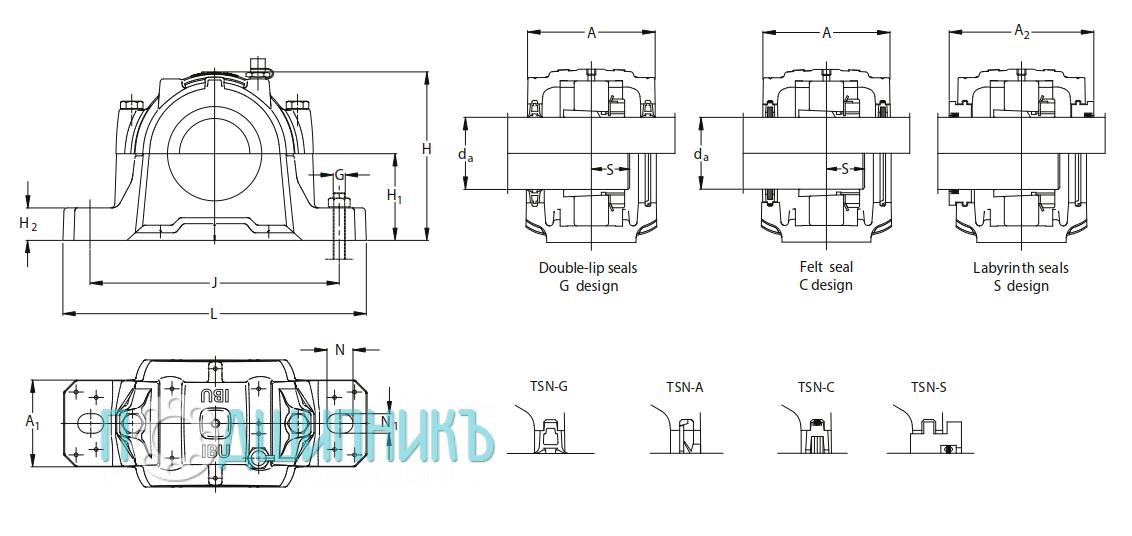

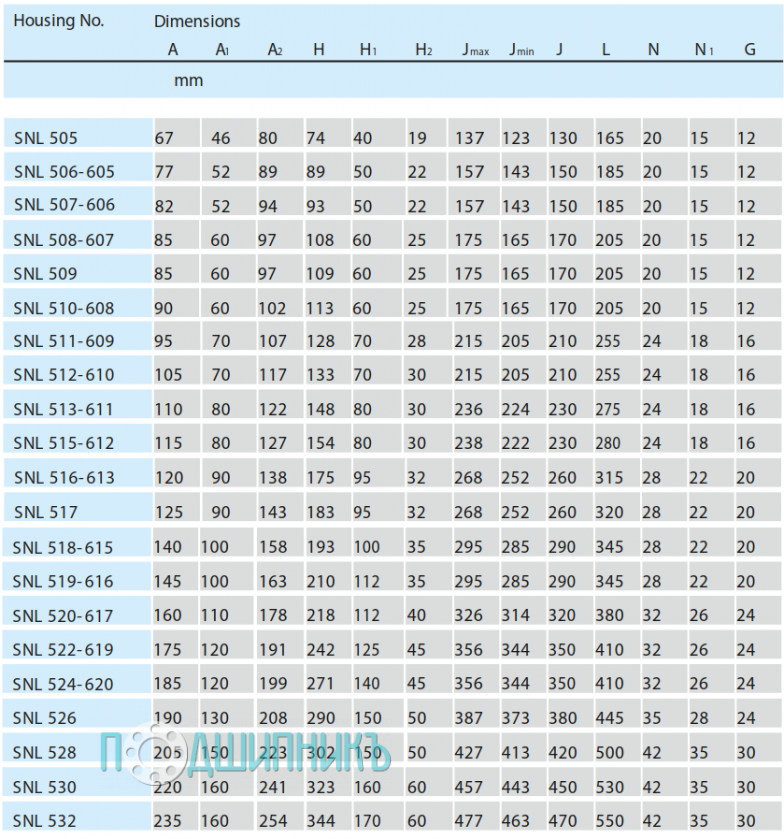

Габаритные размеры SNL 519-616 от IBU - 85 мм
Исполнение и внешний вид
Варианты использования в подшипниковом узле
| Страна производства | Германия |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | IBU |
| Серия | SNL |
| Тип корпуса | SNL 519 |
| Внутренний диаметр d, мм | 85 |
| Длина L, мм | 345 |
| Общая высота H, мм | 210 |
| Ширина подошвы узла, мм. | 46 |
| Ширина, мм | 145 |
| Расстояние между центрами крепежных отверстий J, мм | 290 |
| Крепежное отверстие (длина х ширина) | 28x22 |
| Вес [кг] | 15.5 |
| Материал корпуса | чугун |
| Высота оси вала, мм | 112 |
