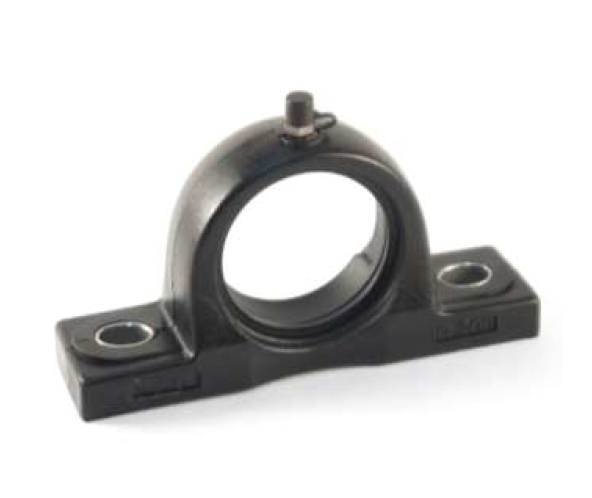

Описание модели P 207 BLACK PLASTIC от IBU
Корпусной подшипниковый узел на лапах состоит из корпуса выполненного из термопластика и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фиттинг (тавотницу) консистентной смазкой. Корпусной узел комплектуется на выбор: подшипником из подшипниковой стали, нержавеющей стали или корозионностойком исполнении.
Характеристики подшипникового узла P 207 BLACK PLASTIC от IBU
Распределение нагрузок
Схема и чертеж P 207 BLACK PLASTIC от IBU
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | IBU |
| Серия | UCP PL |
| Тип корпуса | PPL 207 |
| Внутренний диаметр d, мм | 35 |
| Длина L, мм | 168 |
| Общая высота H, мм | 94.5 |
| Ширина подошвы узла, мм. | 48 |
| Ширина, мм | 42.9 |
| Расстояние между центрами крепежных отверстий J, мм | 127 |
| Крепежное отверстие (длина х ширина) | M12 |
| Вес [кг] | 0.25 |
| Материал корпуса | PBT |
| Высота оси вала, мм | 42.9 |
