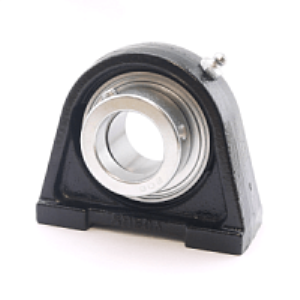

Описание модели PA 203 BLACK PLASTIC от IBU
Подшипниковые узлы из термопластика предназначены для использования в оборудовании пищевой промышленности. Кроме того их можно применять в конструкции упаковочных механизмов, станков текстильной промышленности. Благодаря устойчивости термопластиков к химическому воздействию, подшипники можно использовать в лабораторном оборудовании. Корпус из композита отличается высокой прочностью и надежностью, но узлы не рекомендуется применять для установки подшипников на оборудовании, работающем с высокой скоростью вращения. Благодаря способности самоустанавливаться их можно эксплуатировать при наличии несоосности или перекоса. Изделия имеют легкий корпус с коротким основанием для установки. Узлы выпускаются в различных типоразмерах. В нашем каталоге представлены изделия общей высотой от 66 мм, высотой вала от 33,3 мм.
Характеристики подшипникового узла PA 203 BLACK PLASTIC от IBU
Распределение нагрузок
Схема и чертеж PA 203 BLACK PLASTIC от IBU
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | IBU |
| Серия | UCPA PL |
| Тип корпуса | PA 203 |
| Внутренний диаметр d, мм | 17 |
| Длина L, мм | 72.8 |
| Общая высота H, мм | 66 |
| Ширина подошвы узла, мм. | 34.5 |
| Ширина, мм | 31 |
| Расстояние между центрами крепежных отверстий J, мм | 50.8 |
| Крепежное отверстие (длина х ширина) | M8 |
| Вес [кг] | 0.13 |
| Материал корпуса | PBT |
| Высота оси вала, мм | 33.3 |
