Описание модели FWS 65 U-RCJY65-214 от PTI

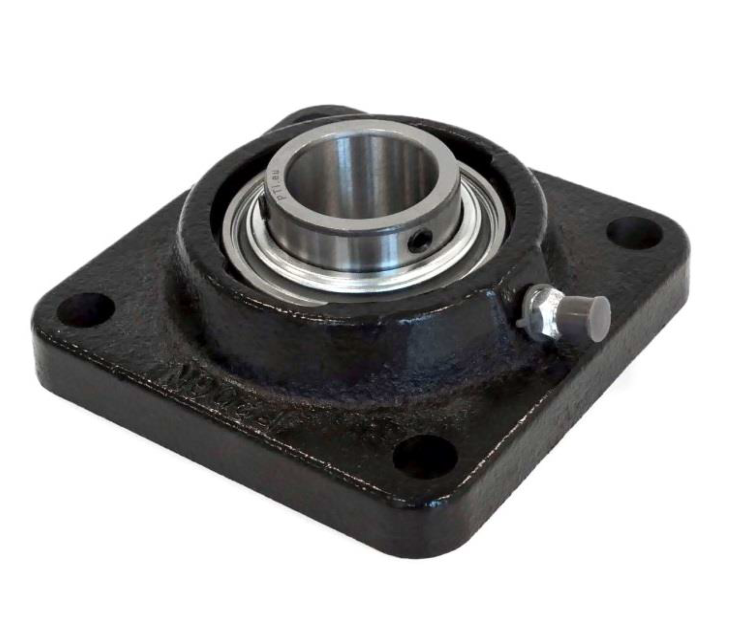

Корпусной подшипниковый узел FWS 65 U-RCJY65-214 от PTI фланцевый (Mounted Bearings Plummer Blocks) - состоит из корпуса выполненного из серого чугуна, нержавеющей стали или термопластика и снабжен специальным подшипником для корпусных узлов, стопорный винт. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.
Сводная таблица присоединительных размеров
Схема и чертеж FWS 65 U-RCJY65-214 от PTI
Описание на сайте производителя (datasheet)
| Страна производства | Дания |
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Производитель | PTI |
| Серия | FWS |
| Подшипник № | UCX13 |
| Внутренний диаметр d, мм | 65 |
| Длина L, мм | 188 |
| Общая высота H, мм | 82.4 |
| Ширина, мм | 188 |
| Расстояние между центрами крепежных отверстий J, мм | 150 |
| Крепежное отверстие (длина х ширина) | 18 |
| Вес [кг] | 5.65 |
| Покрытие | N/A |
| Смазочный фитинг (тавотница) | 1/8 |
