Описание модели GIHR-K90DO от PTI

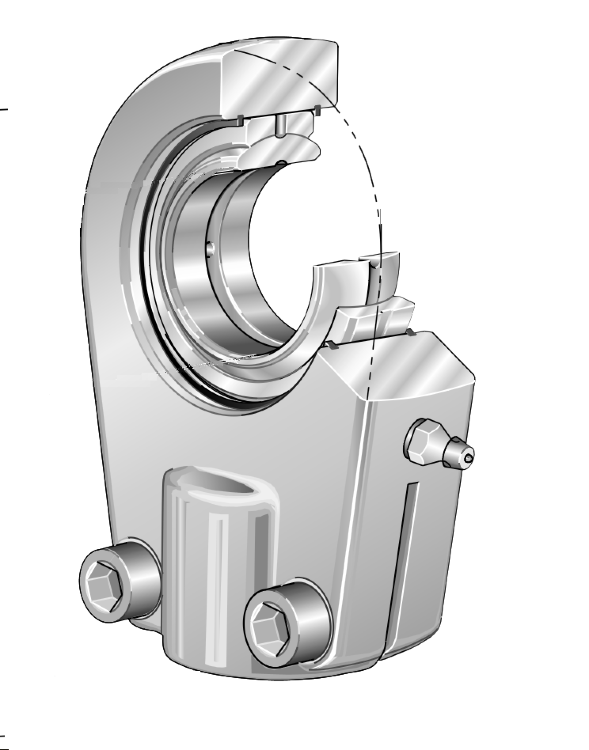

Гидравлические наконечники (проушины, шарнирные головки) крепятся при помощи винтов с головками под шестигранный ключ. С правой внутренней резьбой. Сферические подшипники скольжения, смазываемые, устанавливаются в проушинах, зачеканиванием с двух сторон. Для применения в стандартных гидравлических цилиндрах.
Подшипник: сферический подшипник скольжения GE..DO или GE..DO 2RS (GE...E) сталь по стали, требующие смазки, снабжены штуцерами для смазывания в соответствии с DIN 71412.
Характеристики гидравлического наконечника GIHR-K90DO от PTI
Схема и чертеж GIHR-K90DO от PTI
Страна производства | Дания |
Тип | Наконечник гидравлический |
Производитель | PTI |
Серия | GIHR-K |
Внутренний диаметр d, мм | 90 |
Длина L, мм | 206 |
Общая высота H, мм | 323 |
Ширина подошвы узла, мм. | 124 |
Вес [кг] | 21.5 |
Высота оси вала, мм | 210 |
