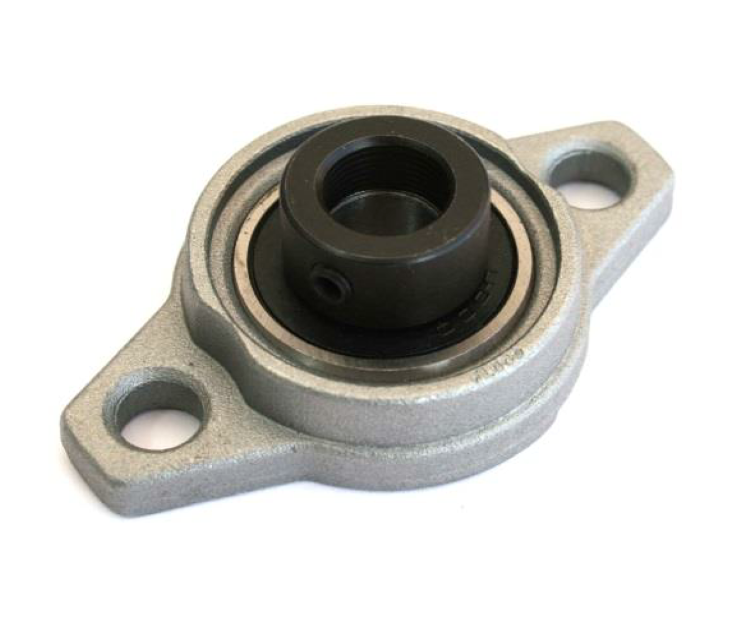

Описание модели UFL 003 от PTI
Корпусной подшипниковый узел UFL 003 от PTI фланцевый с 2 болтами, нержавеющий цинк-алюминиевый корпус, высокоуглеродистые хромированные подшипники, эксцентриковый стопорный хомут, прочное основание. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.
Сводная таблица присоединительных размеров
Схема и чертеж UFL 003 от PTI
Описание на сайте производителя (datasheet)
| Страна производства | Дания |
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Производитель | PTI |
| Серия | UFL |
| Внутренний диаметр d, мм | 17 |
| Длина L, мм | 71 |
| Общая высота H, мм | 22.5 |
| Ширина, мм | 46 |
| Расстояние между центрами крепежных отверстий J, мм | 56 |
| Крепежное отверстие (длина х ширина) | 7 |
| Вес [кг] | 0.2 |
| Смазочный фитинг (тавотница) | M6 |
