Описание модели SN 517 K от HCB чугунный на лапах

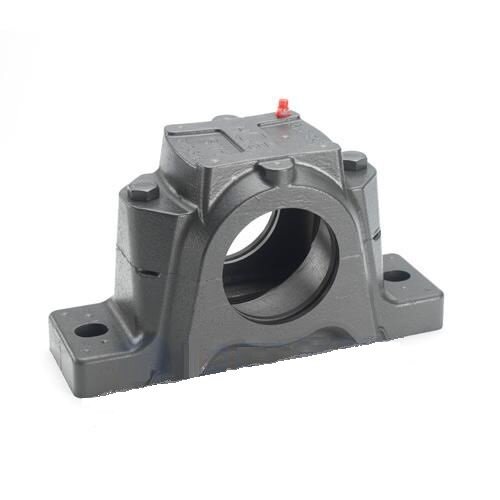

Корпус подшипника SN 517 K от HCB чугунный на лапах (Pillow Block Housings for Conveyor Trolleys) - выполнен из серого чугуна.
Преимущество корпусов подшипников HCB заключается в простоте замены подшипников. Корпуса HCB под подшипники с цилиндрической наружной обоймой изготавливаются из чугуна в соответствии с нормами DIN 736/737 и ISO / R 113. Корпуса из стали и ковкого чугуна изготавливаются по запросу. Цилиндрические посадочные места под подшипники HCB стандартно обрабатываются с допусками H7.
Характеристики подшипниковый корпус SN 517 K от HCB

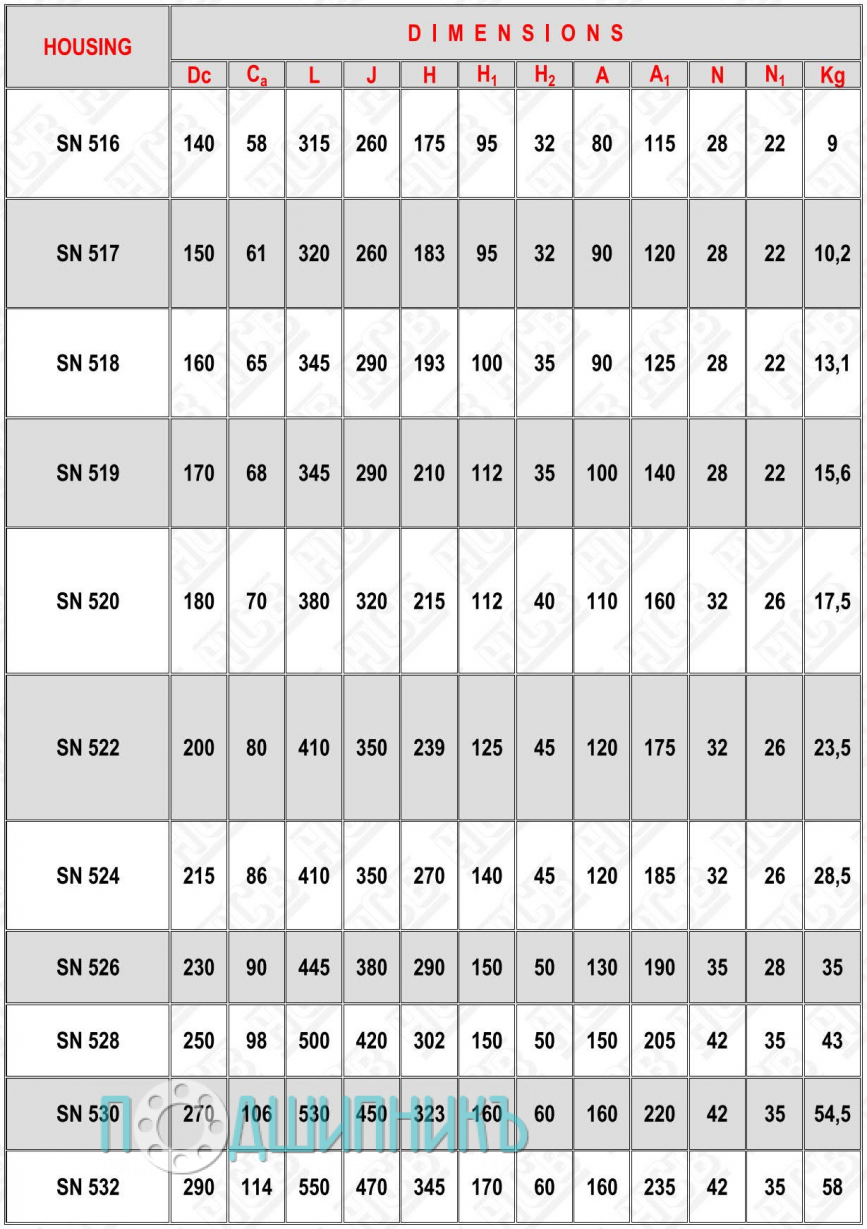

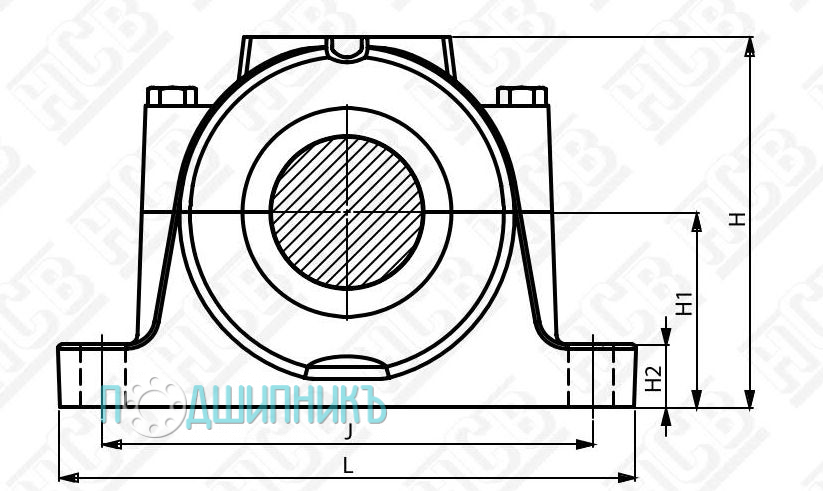

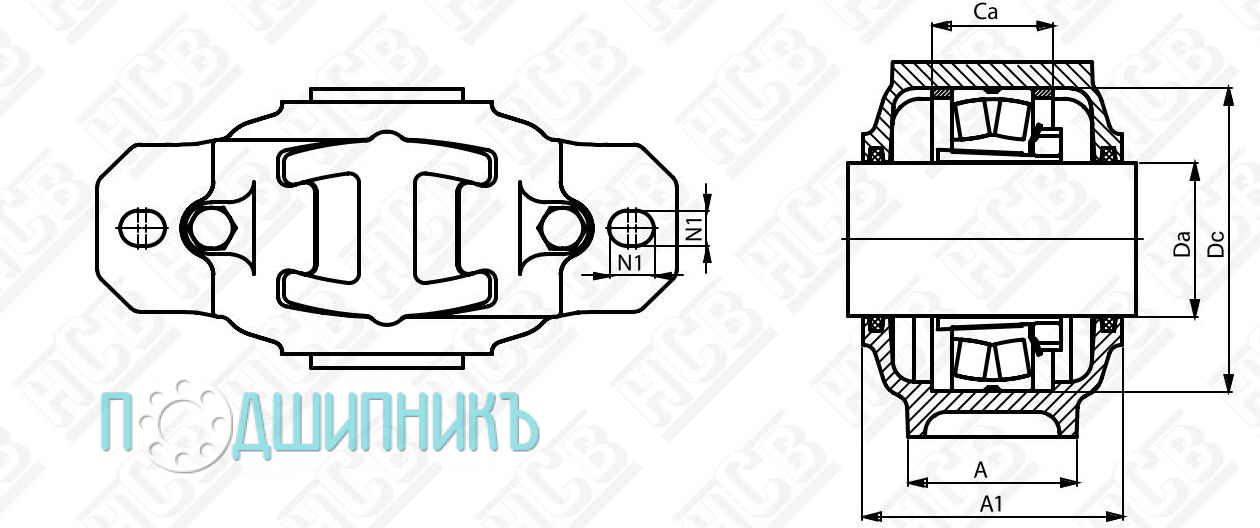

Схема и чертеж SN 517 K от HCB

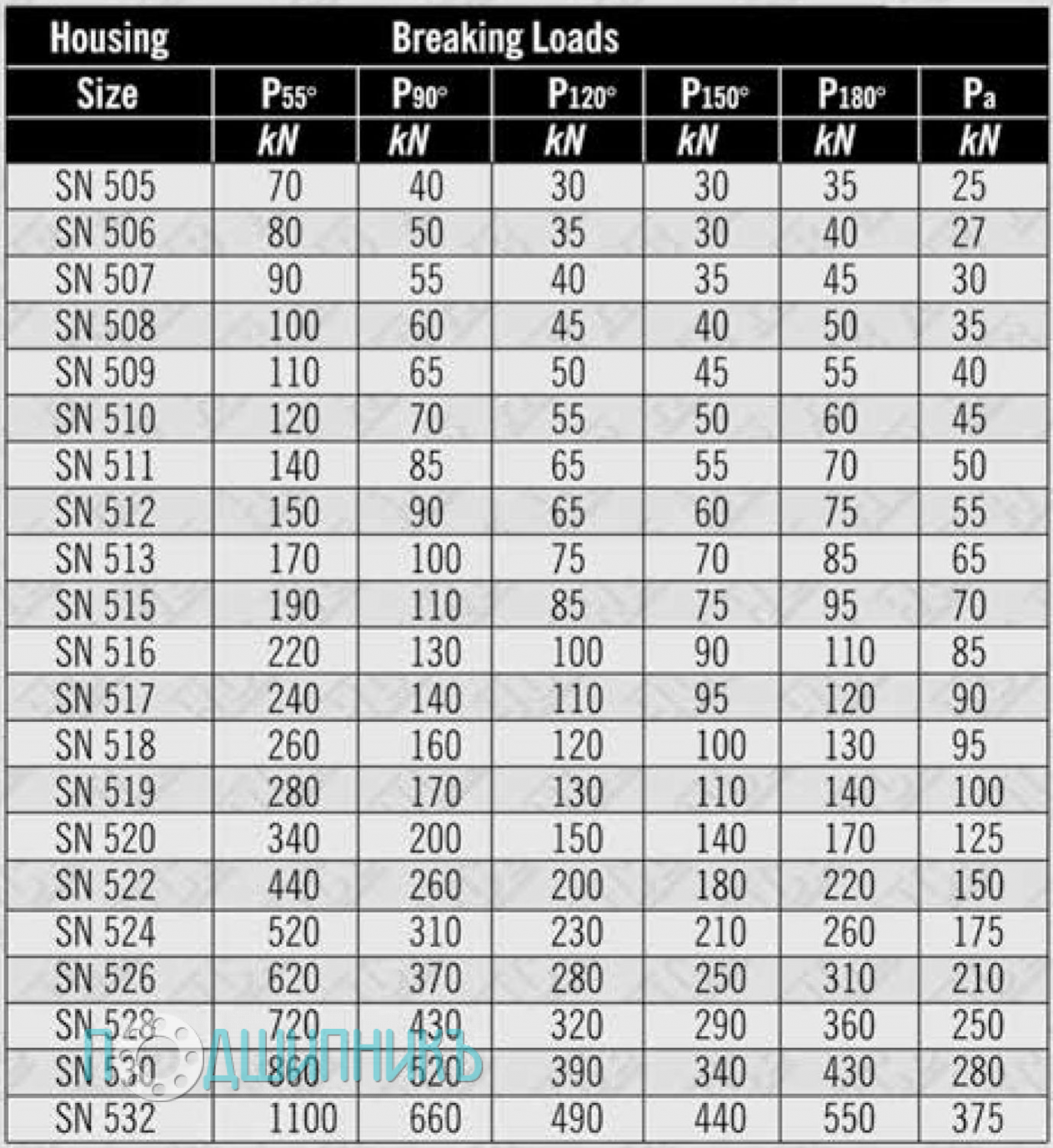

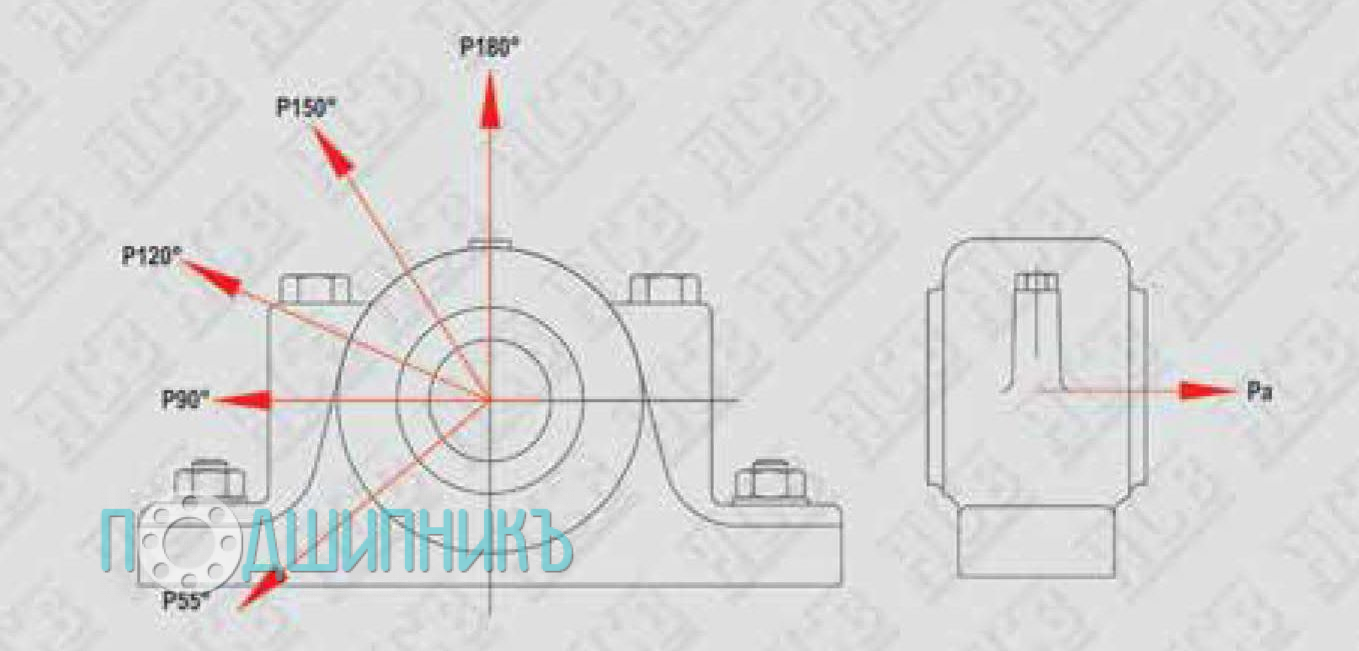

Нагрузки
| Страна производства | Турция |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | HCB |
| Серия | SN 500 |
| Внутренний диаметр d, мм | 75 |
| Длина L, мм | 320 |
| Общая высота H, мм | 183 |
| Ширина подошвы узла, мм. | 90 |
| Расстояние между центрами крепежных отверстий J, мм | 260 |
| Крепежное отверстие (длина х ширина) | 28x22 |
| Вес [кг] | 10.2 |
| Материал корпуса | чугун |
| Высота оси вала, мм | 95 |
