Описание модели SN 526 K от HCB чугунный на лапах

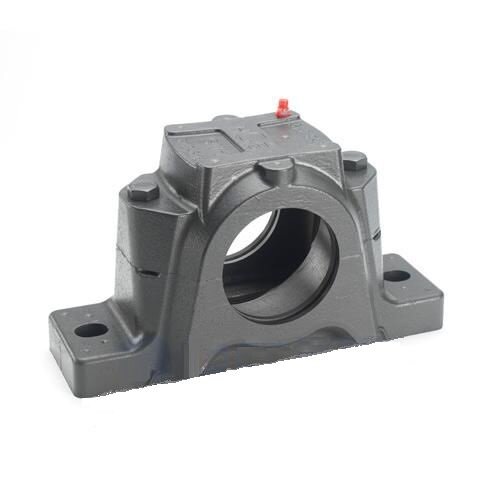

Корпус подшипника SN 526 K от HCB чугунный на лапах (Pillow Block Housings for Conveyor Trolleys) - выполнен из серого чугуна.
Преимущество корпусов подшипников HCB заключается в простоте замены подшипников. Корпуса HCB под подшипники с цилиндрической наружной обоймой изготавливаются из чугуна в соответствии с нормами DIN 736/737 и ISO / R 113. Корпуса из стали и ковкого чугуна изготавливаются по запросу. Цилиндрические посадочные места под подшипники HCB стандартно обрабатываются с допусками H7.
Характеристики подшипниковый корпус SN 526 K от HCB
Схема и чертеж SN 526 K от HCB
Нагрузки
| Страна производства | Турция |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | HCB |
| Серия | SN 500 |
| Внутренний диаметр d, мм | 115 |
| Длина L, мм | 445 |
| Общая высота H, мм | 290 |
| Ширина подошвы узла, мм. | 130 |
| Расстояние между центрами крепежных отверстий J, мм | 380 |
| Крепежное отверстие (длина х ширина) | 35x28 |
| Вес [кг] | 35 |
| Материал корпуса | чугун |
| Высота оси вала, мм | 150 |
