Описание модели SNH 522-619 от HCB чугунный

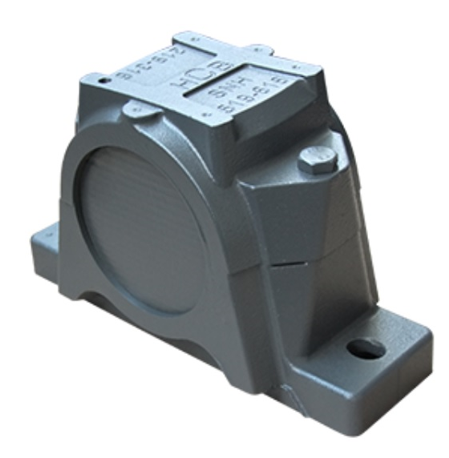

Корпус подшипника SNH 522-619 от HCB чугунный на лапах (Pillow Block Housings for Conveyor Trolleys) - выполнен из серого чугуна.
Преимущество корпусов подшипников HCB заключается в простоте замены подшипников. Корпуса HCB под подшипники с цилиндрической наружной обоймой изготавливаются из чугуна в соответствии с нормами DIN 736/737 и ISO / R 113. Корпуса из стали и ковкого чугуна изготавливаются по запросу. Цилиндрические посадочные места под подшипники HCB стандартно обрабатываются с допусками H7.
Характеристики Корпус подшипника SNH 522-619 от HCB

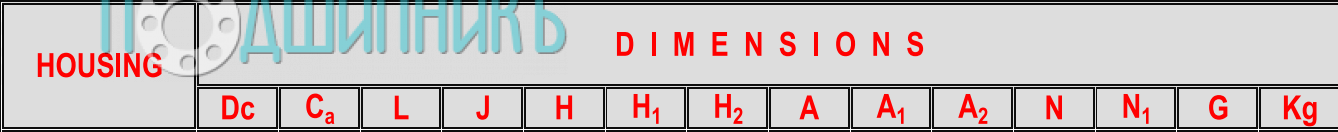

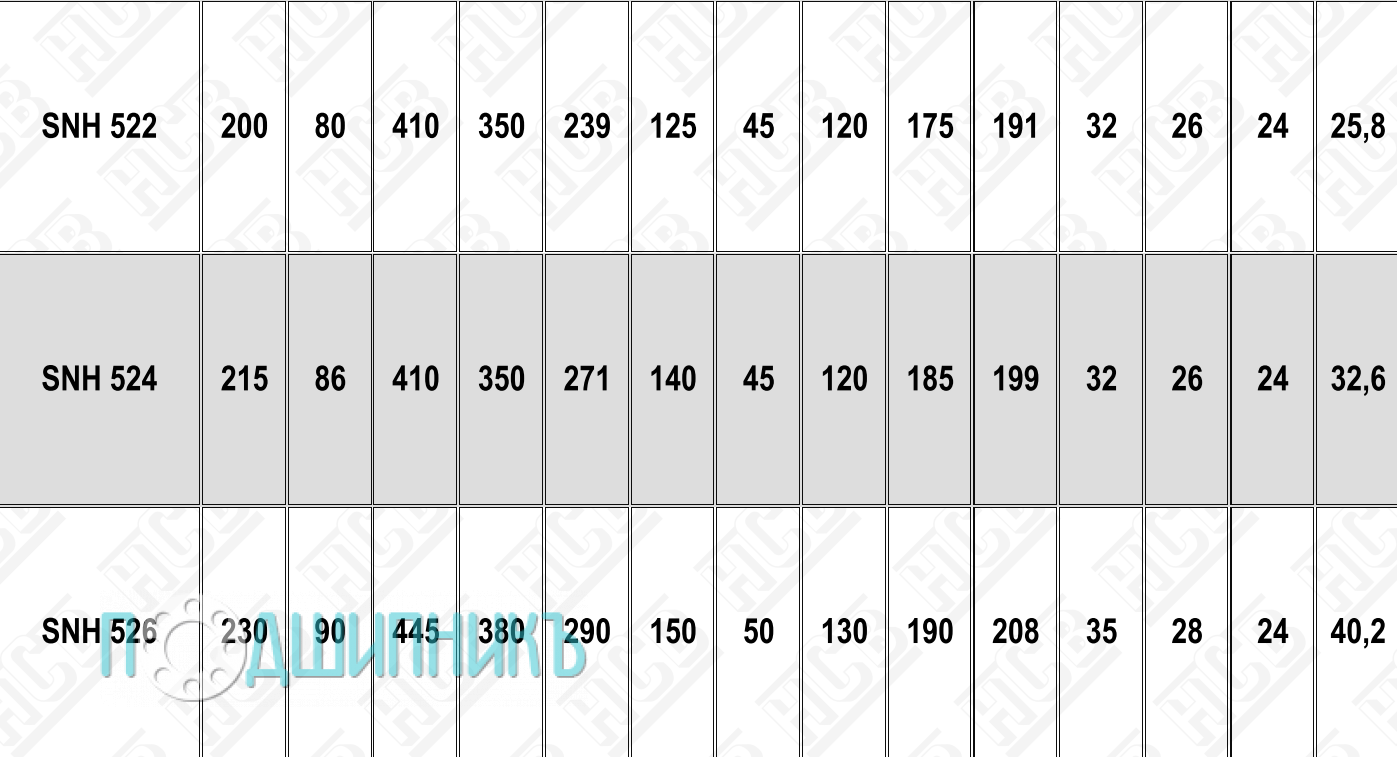

Схема и чертеж SNH 522-619 от HCB
Нагрузки

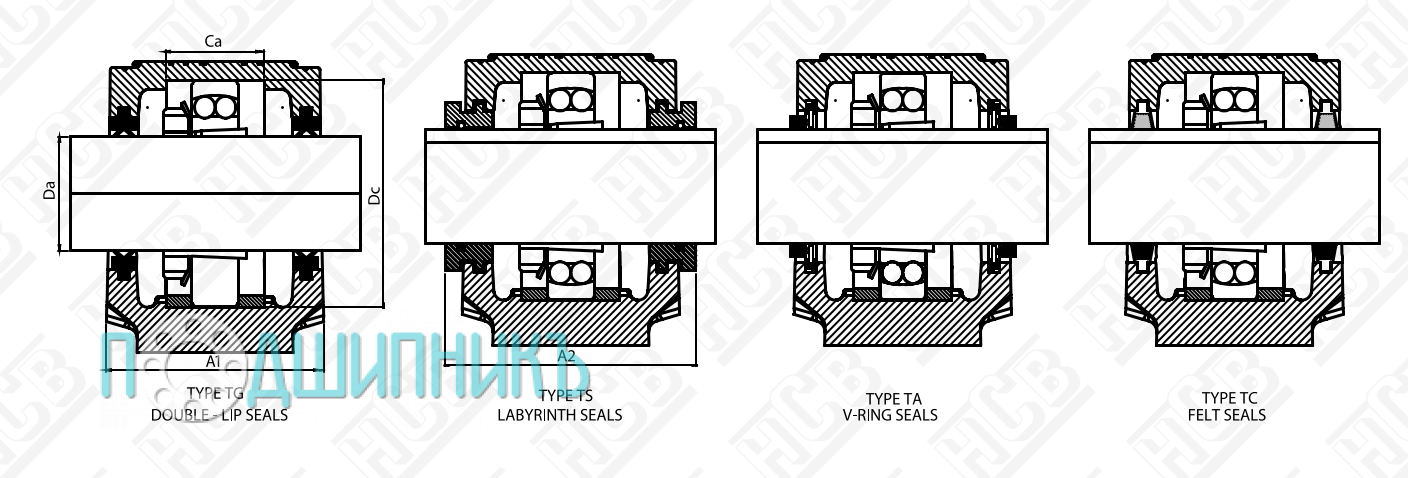

Уплотнения
| Страна производства | Турция |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | HCB |
| Серия | SNH 500 |
| Внутренний диаметр d, мм | 85 |
| Длина L, мм | 410 |
| Общая высота H, мм | 239 |
| Ширина подошвы узла, мм. | 120 |
| Расстояние между центрами крепежных отверстий J, мм | 350 |
| Крепежное отверстие (длина х ширина) | 32x26 |
| Вес [кг] | 25.8 |
| Материал корпуса | чугун |
| Высота оси вала, мм | 45 |
