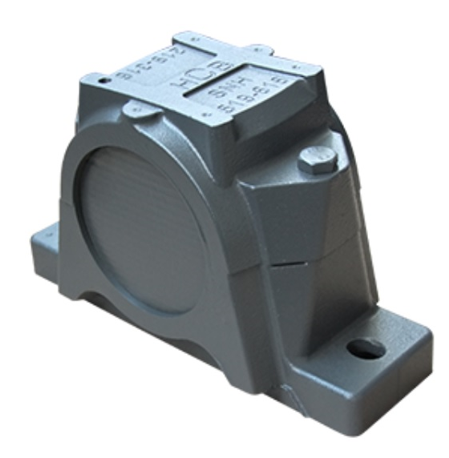

Корпус подшипника SNH 530-230 от HCB чугунный

Артикул: SNH 530-230 от HCB
В наличии
52 650

Официальный поставщик подшипников HCB

Официальный поставщик подшипников HCB

Описание модели SNH 530-230 от HCB чугунный

Корпус подшипника SNH 530-230 от HCB чугунный на лапах (Pillow Block Housings for Conveyor Trolleys) - выполнен из серого чугуна.

Преимущество корпусов подшипников HCB заключается в простоте замены подшипников. Корпуса HCB под подшипники с цилиндрической наружной обоймой изготавливаются из чугуна в соответствии с нормами DIN 736/737 и ISO / R 113. Корпуса из стали и ковкого чугуна изготавливаются по запросу. Цилиндрические посадочные места под подшипники HCB стандартно обрабатываются с допусками H7.

Характеристики Корпус подшипника SNH 530-230 от HCB

Характеристики Корпус подшипника SNH 530-230 от HCB

Схема и чертеж SNH 530-230 от HCB

Схема и чертеж SNH 530-230 от HCB

Таблица размеров SNH 530-230 от HCB

Нагрузки

Нагрузки корпус подшипника SNH 530-230 от HCB

Уплотнения

Уплотнения

Страна производстваТурция
КонструкцияПодшипниковый узел
ИсполнениеКорпус подшипниковый
ПроизводительHCB
СерияSNH 500
Внутренний диаметр d, мм135
Длина L, мм530
Общая высота H, мм323
Ширина подошвы узла, мм.160
Расстояние между центрами крепежных отверстий J, мм450
Крепежное отверстие (длина х ширина)42x35
Вес [кг]59.7
Материал корпусачугун
Высота оси вала, мм60
