Описание модели SNH 612 от HCB чугунный

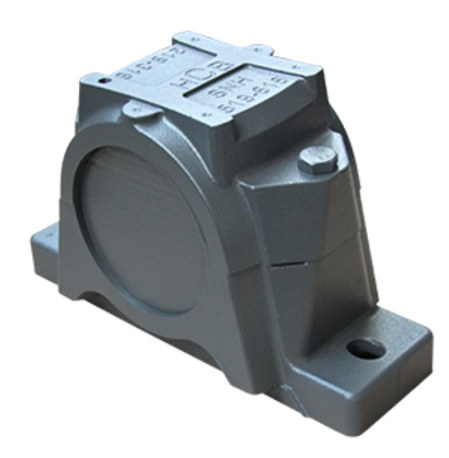

Корпус подшипника SNH 612 от HCB чугунный на лапах (Pillow Block Housings for Conveyor Trolleys) - выполнен из серого чугуна.
Преимущество корпусов подшипников HCB заключается в простоте замены подшипников. Корпуса HCB под подшипники с цилиндрической наружной обоймой изготавливаются из чугуна в соответствии с нормами DIN 736/737 и ISO / R 113. Корпуса из стали и ковкого чугуна изготавливаются по запросу. Цилиндрические посадочные места под подшипники HCB стандартно обрабатываются с допусками H7.
Характеристики Корпус подшипника SNH 612 от HCB
Схема и чертеж SNH 612 от HCB
Нагрузки
Уплотнения
| Страна производства | Турция |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | HCB |
| Серия | SNH 600 |
| Внутренний диаметр d, мм | 55 |
| Длина L, мм | 280 |
| Общая высота H, мм | 154 |
| Ширина подошвы узла, мм. | 80 |
| Расстояние между центрами крепежных отверстий J, мм | 230 |
| Крепежное отверстие (длина х ширина) | 24х18 |
| Вес [кг] | 8.2 |
| Материал корпуса | чугун |
| Высота оси вала, мм | 80 |
