Описание модели UCFC 205 от TECHNIX
Подшипниковый узел UCFC 205 состоит из фланцевого корпуса круглой формы FС 205 и подшипника UC 205. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.

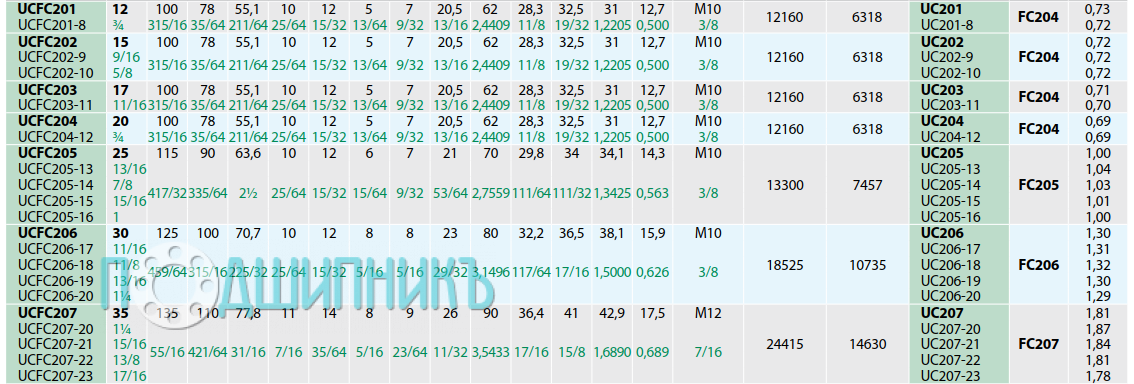

Характеристики подшипниковый узел UCFC 205 от TECHNIX

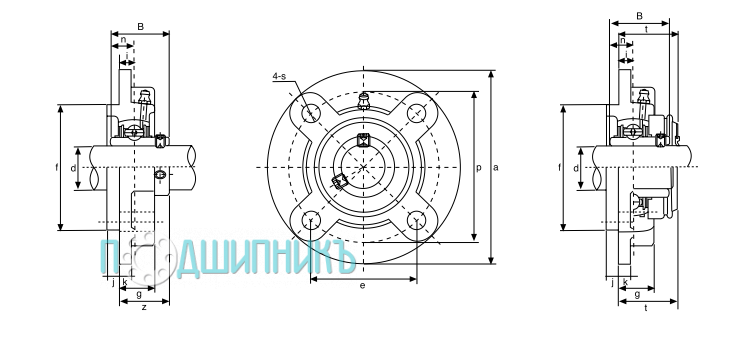

Габаритные размеры подшипниковый узел UCFC 205 от TECHNIX
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Производитель | TECHNIX |
| Серия | UCFC |
| Тип корпуса | FC205 |
| Подшипник № | UC205 |
| Внутренний диаметр d, мм | 25 |
| Ширина, мм | 115 |
| Расстояние между центрами крепежных отверстий J, мм | 63.6 |
| Крепежное отверстие (длина х ширина) | M10 |
| Вес [кг] | 1 |
| Номинальная динамическая грузоподъемность, кН | 13300 |
| Номинальная статическая грузоподъемность, кН | 7457 |
