Описание модели UCFC 213 от TECHNIX

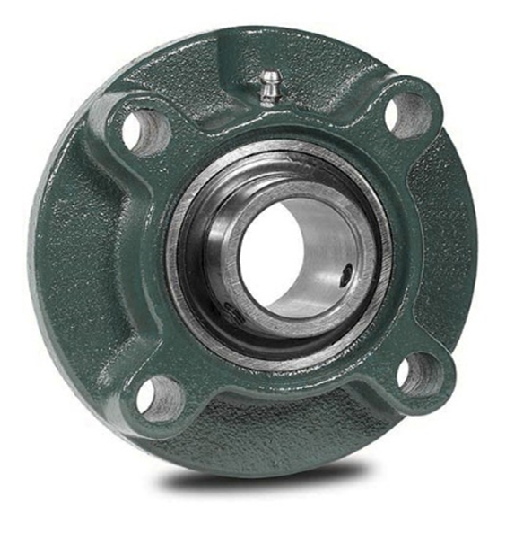

Подшипниковый узел UCFC 213 состоит из фланцевого корпуса круглой формы FС 213 и подшипника UC 213. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.
Характеристики подшипниковый узел UCFC 213 от TECHNIX
Габаритные размеры подшипниковый узел UCFC 213 от TECHNIX
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Производитель | TECHNIX |
| Серия | UCFC |
| Тип корпуса | FC213 |
| Подшипник № | UC213 |
| Внутренний диаметр d, мм | 65 |
| Ширина, мм | 205 |
| Расстояние между центрами крепежных отверстий J, мм | 120.2 |
| Крепежное отверстие (длина х ширина) | M16 |
| Вес [кг] | 5.65 |
| Номинальная динамическая грузоподъемность, кН | 54340 |
| Номинальная статическая грузоподъемность, кН | 38085 |
