Описание модели UCFC 214 от TECHNIX

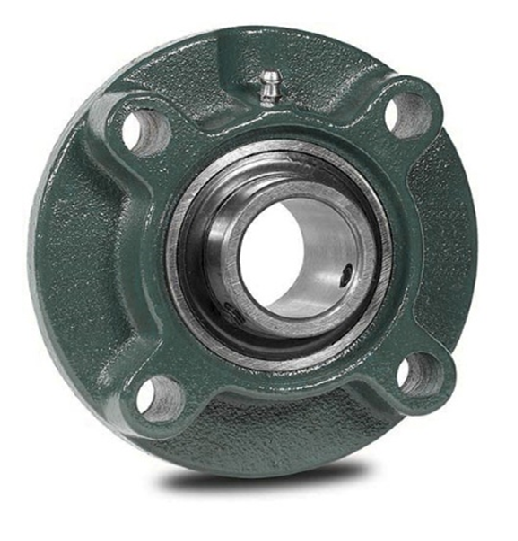

Подшипниковый узел UCFC 214 состоит из фланцевого корпуса круглой формы FС 214 и подшипника UC 214. Для узлов UCFC характерно использование круглой фланцевой гильзы. Для крепления корпуса к основанию используют четыре винта. Вал закрепляют при помощи двух стопорных винтов на удлинённой части радиального подшипника. Чаще всего используются в барабанных частях механизмов. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.
Характеристики подшипниковый узел UCFC 214 от TECHNIX
Габаритные размеры подшипниковый узел UCFC 214 от TECHNIX
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Производитель | TECHNIX |
| Серия | UCFC |
| Тип корпуса | FC214 |
| Подшипник № | UC214 |
| Внутренний диаметр d, мм | 70 |
| Ширина, мм | 215 |
| Расстояние между центрами крепежных отверстий J, мм | 125.1 |
| Крепежное отверстие (длина х ширина) | M16 |
| Вес [кг] | 6.95 |
| Номинальная динамическая грузоподъемность, кН | 59090 |
| Номинальная статическая грузоподъемность, кН | 41895 |
