Описание модели БЧ-16 от ВЭЛТ

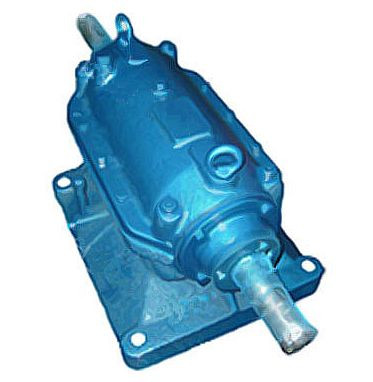

Подшипниковый узел (букса) БЧ-16 от ВЭЛТ на лапах - используется как составная часть клиноременной передачи радиальных вентиляторов ВР и ВЦ (исполнение 5). Букса передает крутящий момент к рабочему колесу от электродвигателя. Узел подшипниковый (букса) БЧ-16 от ВЭЛТ на лапах изготовлен в климатическом исполнении - У (умеренный) 1-ой категории размещения по ГОСТ 15150-69.
Параметры и характеристики подшипникового узла БЧ-16 от ВЭЛТ
Схема и чертеж подшипникового узла
Габаритные и присоединительные размеры БЧ-16 от ВЭЛТ
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Производитель | ВЭЛТ |
| Внутренний диаметр d, мм | 80 |
| Длина L, мм | 1116 |
| Расстояние между центрами крепежных отверстий J, мм | 320 |
| Высота оси вала, мм | 140 |
