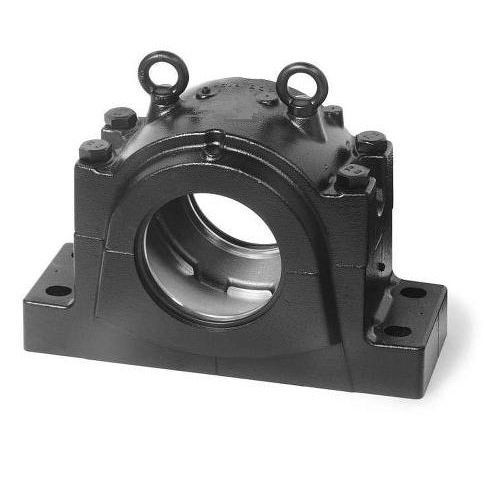

Описание модели SD 538 от WXING
Разъемные подшипниковые корпуса на лапах серии SD от WXING предназначены для установки в них различного вида подшипников. Корпуса серии сочетаются с шариковыми и роликовыми подшипниками, кольцами фиксации и уплотняющими элементами разного типа. Что позволяет получить подшипниковый узел с необходимыми характеристиками для соответствующих условий эксплуатации. Устройство опоры предусматривает 4 отверстия для крепежных болтов. Разборная конструкция обеспечивает легкий монтаж и упрощает техническое обслуживание движущихся частей узла. Корпуса серии SD рассчитаны главным образом на нагрузки, направленные в вертикальном направлении к монтажной поверхности.
Соответствие и аналоги: серия FSNL 500 от SKF
Характеристики корпуса SD 538 от WXING
Схема и присоединительные размеры
Возможные варианты уплотнений для корпусов WXING
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | WXING |
| Серия | SD |
| Подшипник № | 22238 CK |
| Внутренний диаметр d, мм | 170 |
| Длина L, мм | 700 |
| Ширина подошвы узла, мм. | 280 |
| Расстояние между центрами крепежных отверстий J, мм | 570 |
| Крепежное отверстие (длина х ширина) | 55x40 |
