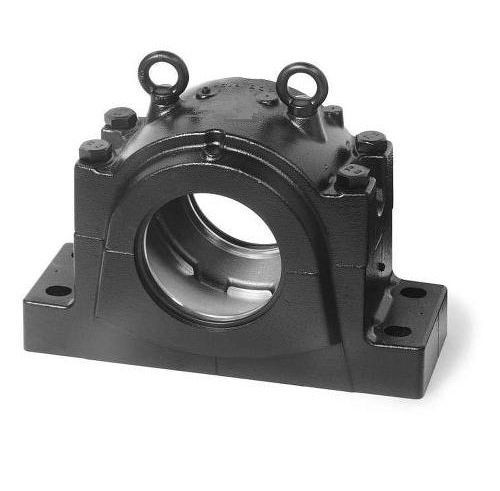

Описание модели SD 634 от WXING
Разъемные подшипниковые корпуса на лапах серии SD от WXING предназначены для установки в них различного вида подшипников на закрепительной втулке и иных компонентов. Это наиболее распространенный вид корпусов, который характеризуется возможностью самоустановки и заменяемости внутренних составляющих. Корпуса серии сочетаются с шариковыми и роликовыми подшипниками, кольцами фиксации и уплотняющими элементами разного типа. Что позволяет получить подшипниковый узел с необходимыми характеристиками для соответствующих условий эксплуатации. Устройство опоры предусматривает 4 отверстия для крепежных болтов. Разборная конструкция обеспечивает легкий монтаж и упрощает техническое обслуживание движущихся частей узла, сокращая расходы. Корпуса серии SD рассчитаны главным образом на нагрузки, направленные в вертикальном направлении к монтажной поверхности. Область применения - конвейеры, трубопрокатные станки, барабаны, оборудование бумажно-целлюлозной и печатной промышленности, вращающиеся печи и иные подобные механизмы.
Соответствие и аналоги: серия FSNL 600 от SKF
Характеристики корпуса SD 634 от WXING
Схема и присоединительные размеры
Возможные варианты уплотнений для корпусов WXING
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | WXING |
| Серия | SD |
| Подшипник № | 22334 CK |
| Внутренний диаметр d, мм | 150 |
| Длина L, мм | 740 |
| Ширина подошвы узла, мм. | 290 |
| Расстояние между центрами крепежных отверстий J, мм | 610 |
| Крепежное отверстие (длина х ширина) | 55x40 |
