Описание модели SOFN 548 от WXING
Подшипниковый корпус серии SOFN от WXING на лапах со смазыванием масляной ванной рассчитан для работы в условиях высоких скоростей вращения и воздействия повышенных температур. Разъемная конструкция корпуса предназначена для установки в него как шариковых, так и роликовых подшипников. Основание имеет 4 отверстия для крепежных болтов. Стационарные опоры SOFN используются в таких видах подшипниковых узлов, как подшипники с закрепительной втулкой на гладких валах, на ступенчатых валах с цилиндрическими посадочными местами различного диаметра. Конструкция данного опорного блока предусматривает лабиринтные уплотнения, смазывание масляной ванной с погружным кольцом.
Характеристики корпуса SOFN 548 от WXING

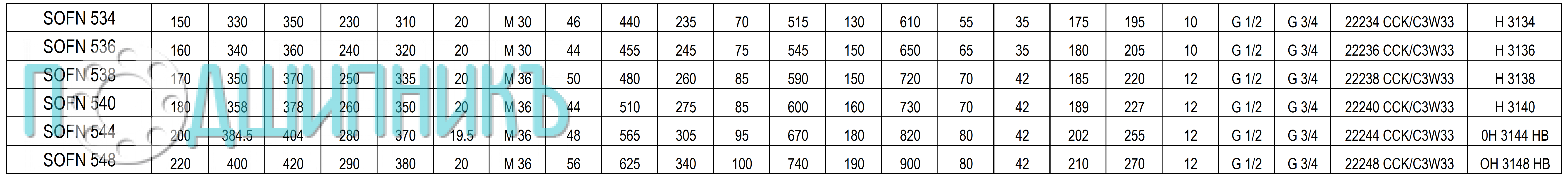

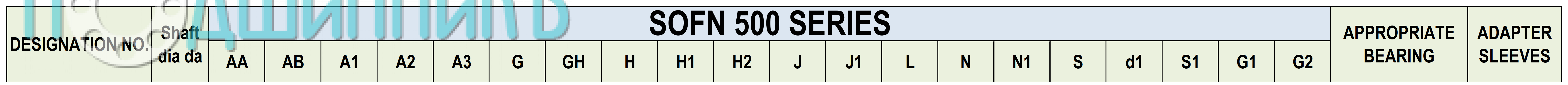

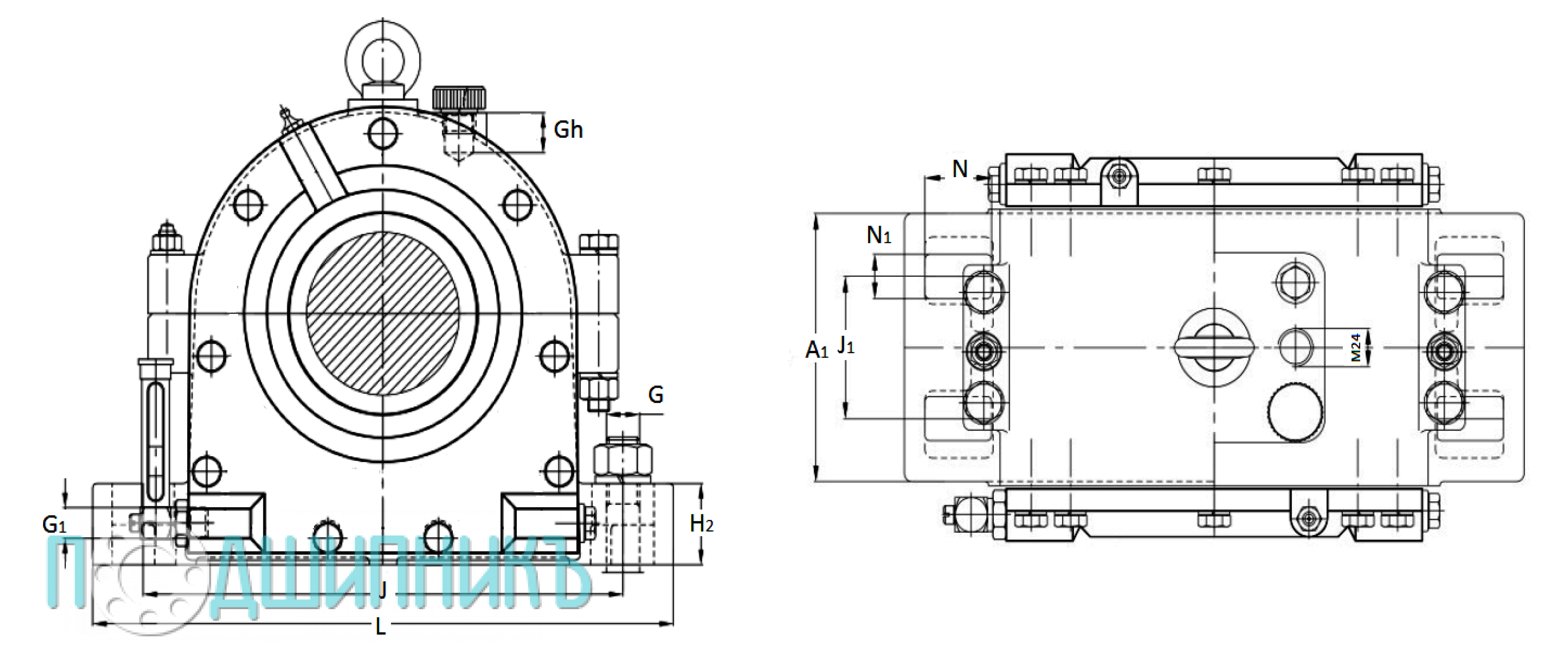

Схема и присоединительные размеры

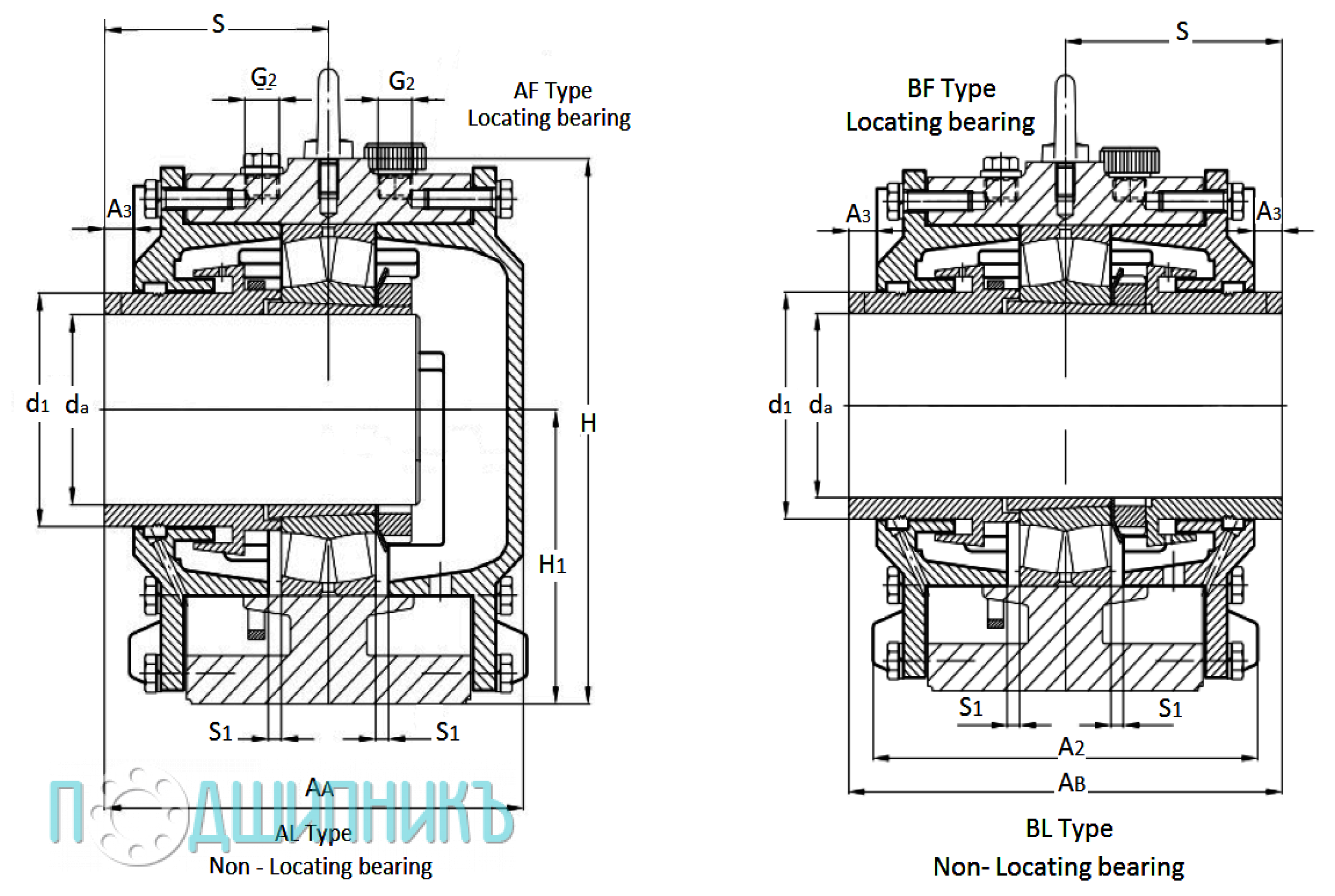

Варианты исполнения SOFN 548 от WXING
Возможные варианты уплотнений для корпусов WXING
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | WXING |
| Серия | SOFN 500 |
| Подшипник № | 22248 CCK/C3W33 |
| Внутренний диаметр d, мм | 220 |
| Длина L, мм | 900 |
| Расстояние между центрами крепежных отверстий J, мм | 740 |
| Крепежное отверстие (длина х ширина) | 80х42 |
