Описание модели 52232X от NSK

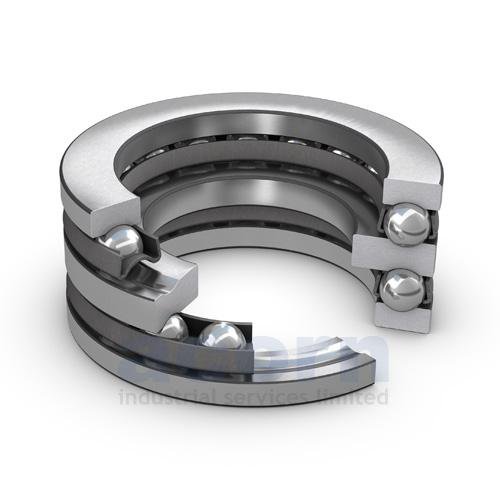

Упорные шарикоподшипники состоят из шайбообразных колец подшипника с дорожками качения для шариков. Кольцо, прикрепленное к валу, называют внутренним или тугим кольцом, а кольцо, входящее в корпус, называют внешним или свободным кольцом. Двойные упорные шарикоподшипники содержат три кольца: центральное кольцо закрепляется на валу. Одинарные упорные шарикоподшипники могут выдерживать однонаправленную осевую нагрузку, двойные – двунаправленную. Оба вида поставляются с выравнивающим гнездом и шайбой, находящейся под наружным кольцом, способными компенсировать перекос вала или деформацию.
Характеристики подшипника 52232X от NSK
Схема и чертеж 52232X от NSK
Расшифровка наименования
| Конструкция | Подшипник упорный |
| Тип | Двунаправленный |
| Исполнение | Упорный шарикоподшипник двунаправленный |
| Производитель | NSK |
| Серия | 51200 (Легкий) |
| Внутренний диаметр d, мм | 140 |
| Ширина, мм | 90 |
| Внешний диаметр D, мм | 225 |
| Вес [кг] | 11.2 |
| Сепаратор | Стальной |
| Номинальная динамическая грузоподъемность, кН | 249 |
| Номинальная статическая грузоподъемность, кН | 805 |
| Предельная частота вращения, об/мин | 850 |
