Подшипниковый узел UCP 212-38 от FAG

Артикул: UCP 212-38 FAG
В наличии
0

UCP 212-38 от FAG

Официальный поставщик подшипников FAG

Описание модели UCP 212-38 от FAG

Подшипниковые узлы UCP 212-38 FAG с широким чугунным корпусом на лапах, с установленными закрепляемыми подшипниками «Black Series». Для обеспечения надежности работы узлов при любых производственных условиях подшипники и корпуса согласованы друг с другом. Благодаря сферической поверхности наружного кольца подшипника и вогнутому сферическому отверстию корпуса, данные узлы компенсируют статические перекосы вала. Корпуса соединяются с сопрягаемой конструкцией винтами.

Для смазывания закрепляемого подшипника отверстие корпуса имеет смазочную кольцевую канавку, а сам корпус – смазочное отверстие с резьбой M6 под пресс-масленку. Корпуса покрыты черной грунтовкой RAL 9005 в качестве защиты от коррозии.

Стационарные подшипниковые узлы с широкими корпусами поставляются с установленными в них закрепляемыми подшипниками серии UC с резьбовыми штифтами на внутреннем кольце или серии UK с закрепительными втулками.

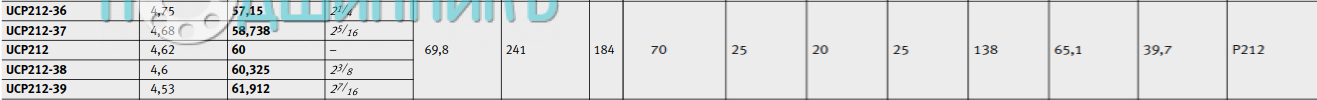

Сводная таблица присоединительных размеров UCP 212-38 от FAG

Сводная таблица присоединительных размеров UCP 212-38 от FAGСводная таблица габариты и схема

Схема и чертеж UCP 212-38 от FAG

Схема и чертеж SW 12-PASE12 Схема и чертеж SW 12-PASE12

Описание на сайте производителя (datasheet)

Закрепляемые подшипники Fag в каталоге производителя

ПроизводительFAG
КонструкцияПодшипниковый узел
ИсполнениеУзел в сборе
СерияUCP
Тип корпусаP212
Подшипник №UC 212-38
Внутренний диаметр d, мм60.325
Длина L, мм241
Общая высота H, мм138
Ширина подошвы узла, мм.70
Ширина, мм65.1
Расстояние между центрами крепежных отверстий J, мм184
Крепежное отверстие (длина х ширина)25x20
Вес [кг]4.6
ПокрытиеRAL 9005
Материал корпусаЧугун
Высота оси вала, мм69.8
