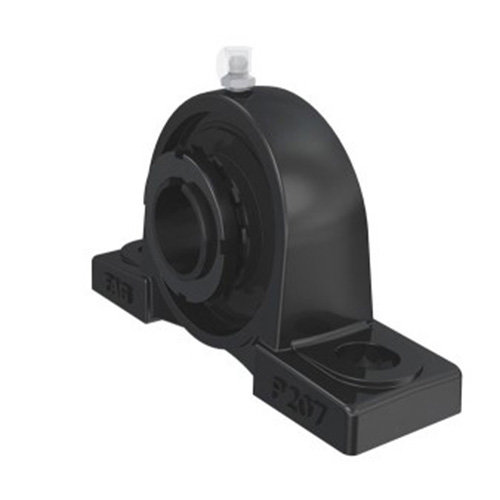

Описание модели UKP 217 от FAG с закрепительной втулкой
Подшипниковые узлы UKP 217 FAG чугунный корпус широкий (на лапах) с закрепительной втулкой, с установленными закрепляемыми подшипниками «Black Series». Для обеспечения надежности работы узлов при любых производственных условиях подшипники и корпуса согласованы друг с другом. Благодаря сферической поверхности наружного кольца подшипника и вогнутому сферическому отверстию корпуса, данные узлы компенсируют статические перекосы вала.
Для смазывания закрепляемого подшипника отверстие корпуса имеет смазочную кольцевую канавку, а сам корпус – смазочное отверстие с резьбой M6 под пресс-масленку. Корпуса покрыты черной грунтовкой RAL 9005 в качестве защиты от коррозии.
Стационарные подшипниковые узлы с широкими корпусами поставляются с установленными в них закрепляемыми подшипниками серии UC с резьбовыми штифтами на внутреннем кольце или серии UK с закрепительными втулками.
Сводная таблица присоединительных размеров UKP 217 от FAG узкий корпус
Схема и чертеж UKP 217 от FAG с закрепительной втулкой
Описание на сайте производителя (datasheet)
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Производитель | FAG |
| Серия | UKP |
| Тип корпуса | P217 |
| Подшипник № | UK 217 |
| Внутренний диаметр d, мм | 75 |
| Длина L, мм | 310 |
| Общая высота H, мм | 187 |
| Ширина подошвы узла, мм. | 83 |
| Ширина, мм | 82 |
| Расстояние между центрами крепежных отверстий, мм | 247 |
| Крепежное отверстие (длина х ширина) | 31x25 |
| Вес [кг] | 10.58 |
| Покрытие | RAL 9005 |
| Материал корпуса | Чугун |
| Высота оси вала, мм | 95.2 |
