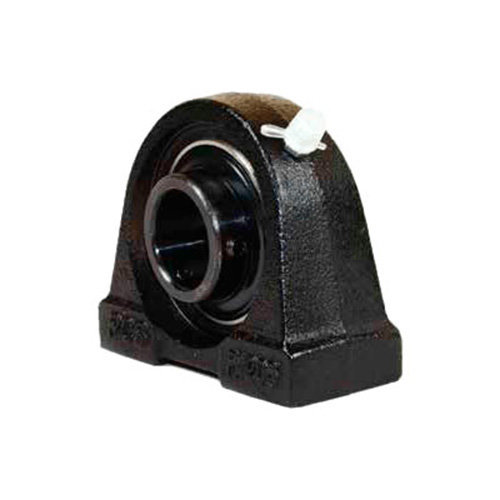

Описание модели UCPA 208-25 от FAG узкий корпус
Подшипниковые узлы UCPA 208-25 FAG с узким чугунный корпус узкий с резьбовыми штифтамина внутреннем кольце подшипника, с установленными закрепляемыми подшипниками «Black Series». Для обеспечения надежности работы узлов при любых производственных условиях подшипники и корпуса согласованы друг с другом. Благодаря сферической поверхности наружного кольца подшипника и вогнутому сферическому отверстию корпуса, данные узлы компенсируют статические перекосы вала.
Для смазывания закрепляемого подшипника отверстие корпуса имеет смазочную кольцевую канавку, а сам корпус – смазочное отверстие с резьбой M6 под пресс-масленку. Корпуса покрыты черной грунтовкой RAL 9005 в качестве защиты от коррозии.
Стационарные подшипниковые узлы с широкими корпусами поставляются с установленными в них закрепляемыми подшипниками серии UC с резьбовыми штифтами на внутреннем кольце или серии UK с закрепительными втулками.
Сводная таблица присоединительных размеров UCPA 208-25 от FAG узкий корпус
Схема и чертеж UCPA 208-25 от FAG узкий корпус
Описание на сайте производителя (datasheet)
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Производитель | FAG |
| Серия | UCPA |
| Тип корпуса | PA208 |
| Подшипник № | UC 208-25 |
| Внутренний диаметр d, мм | 39.688 |
| Длина L, мм | 116 |
| Общая высота H, мм | 100 |
| Ширина подошвы узла, мм. | 54 |
| Ширина, мм | 49.2 |
| Расстояние между центрами крепежных отверстий, мм | 84 |
| Вес [кг] | 1.92 |
| Покрытие | RAL 9005 |
| Материал корпуса | Чугун |
| Высота оси вала, мм | 49.2 |
