Описание - Направляющая (рельс) Hiwin EGR15R_H
Серия EGR – рельсовая направляющая для системы линейного перемещения. Данный тип является взаимозаменяемым, т.е. любые рельсы и любые каретки серии могут использоваться вместе, сохраняя размерность и точность. Четырехрядная конструкция линейной направляющей серии HG-EG способна выдерживать одинаковые нагрузки в боковых и радиальных направлениях. Профиль дорожки качения обеспечивает обширный контакт с шариками, что придает системе высокую жесткость и способность воспринимать бoльшие допустимые нагрузки.
Применение - Направляющая (рельс) Hiwin EGR15R_H: транспортное и упаковочное оборудование, токарные станки с ЧПУ, оборудование для резки металлов, обработки камня, литья под давлением.
Расшифровка наименования - Направляющая (рельс) Hiwin EGR15R_H

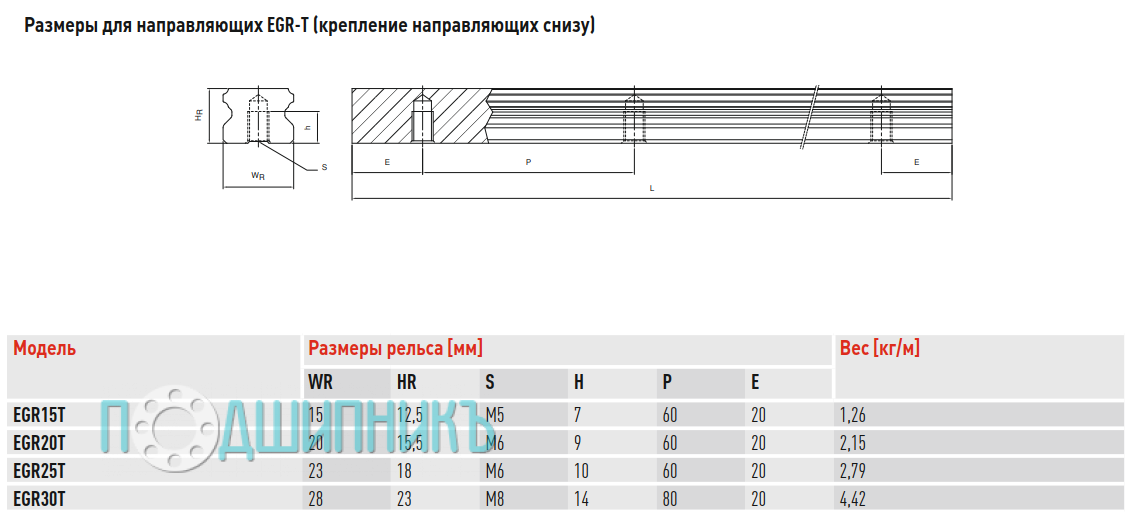

Размеры рельса
Длина рельса профильных направляющих
Класс точности - допустимое отклонение параллельности.
Конструкция | Рельс направляющий |
Страна производства | Тайвань |
Производитель | HIWIN |
Серия | EGR |
Тип | Рельс направляющий |
Типоразмер [мм] | 15 |
Длина L, мм | 4000 |
Ширина, мм | 15 |
Общая высота H, мм | 12.5 |
Крепление рельса | R - сверху |
Класс точности | H |
