Направляющая (рельс) Hiwin EGR15U_H для системы линейного перемещения

Артикул: Hiwin EGR15U_H 1000
Варианты:
В наличии
0

Официальный поставщик каретки направляющие Hiwin

Официальный поставщик каретки направляющие Hiwin

Описание - Направляющая (рельс) Hiwin EGR15U_H

Серия EGR – рельсовая направляющая для системы линейного перемещения. Данный тип является взаимозаменяемым, т.е. любые рельсы и любые каретки серии могут использоваться вместе, сохраняя размерность и точность. Четырехрядная конструкция линейной направляющей серии HG-EG способна выдерживать одинаковые нагрузки в боковых и радиальных направлениях. Профиль дорожки качения обеспечивает обширный контакт с шариками, что придает системе высокую жесткость и способность воспринимать бoльшие допустимые нагрузки.

Применение - Направляющая (рельс) Hiwin EGR15U_H: транспортное и упаковочное оборудование, токарные станки с ЧПУ, оборудование для резки металлов, обработки камня, литья под давлением.

Расшифровка наименования - Направляющая (рельс) Hiwin EGR15U_H

Расшифровка наименования - Направляющая (рельс) Hiwin EGR15U_H

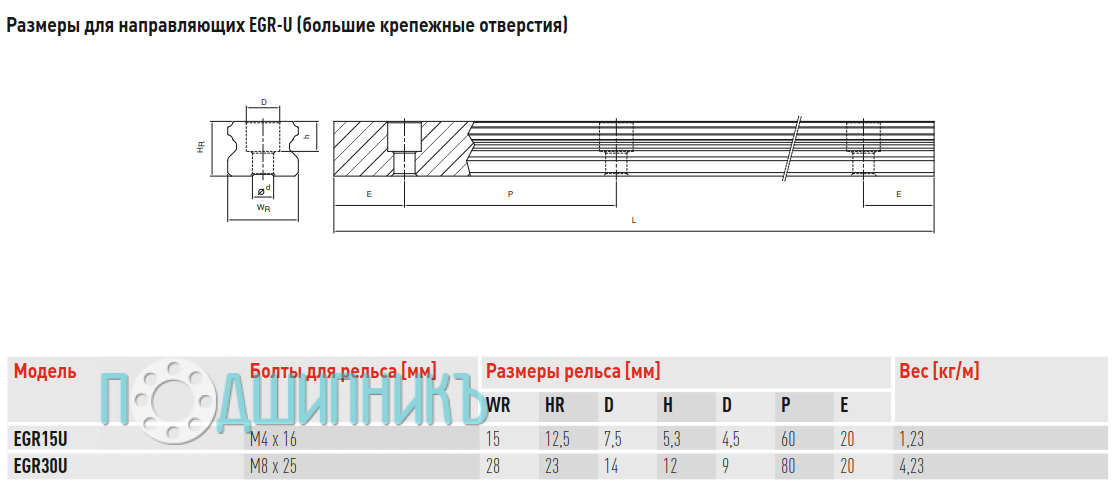

Размеры рельса

Размеры рельса

Длина рельса профильных направляющих

Длина рельса профильных направляюищих

Класс точности - допустимое отклонение параллельности.

Класс точности - допустимое отклонение параллельности.

Крепление сверху R и снизу T

КонструкцияРельс направляющий
Страна производстваТайвань
ПроизводительHIWIN
СерияEGR
ТипРельс направляющий
Типоразмер [мм]15
Длина L, мм4000
Ширина, мм15
Общая высота H, мм12.5
Крепление рельсаU - сверху с большим отверстием
Класс точностиH
