Описание - Направляющая (рельс) Hiwin MGWR9R_HM
Серия MGWR – рельсовая направляющая для системы линейного перемещения. Данный тип является взаимозаменяемым, т.е. любые рельсы и любые каретки серии могут использоваться вместе, сохраняя размерность и точность. Конструкция линейной направляющей серии MGWR способна выдерживать одинаковые нагрузки в боковых и радиальных направлениях. Профиль дорожки качения обеспечивает обширный контакт с шариками, что придает системе высокую жесткость и способность воспринимать бoльшие допустимые нагрузки.
Применение - Направляющая (рельс) Hiwin MGWR9R_HM: транспортное и упаковочное оборудование, токарные станки с ЧПУ, оборудование для резки металлов, обработки камня, литья под давлением.
Расшифровка наименования - Направляющая (рельс) Hiwin MGWR9R_HM

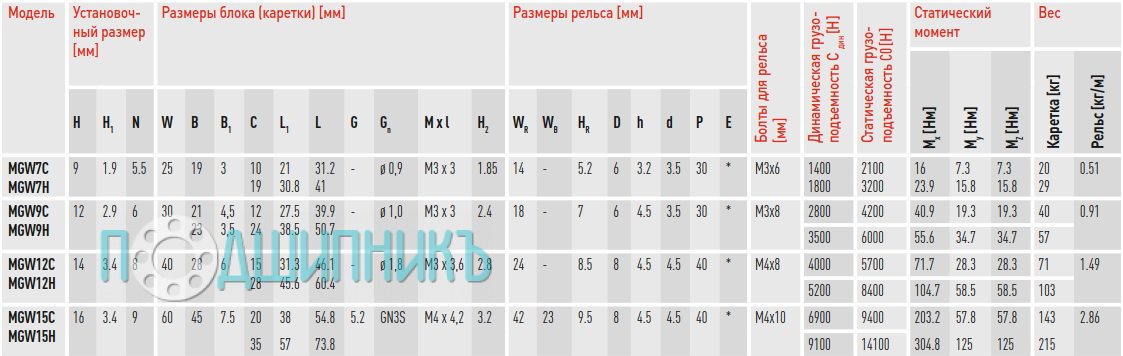

Размеры рельса
Длина рельса профильных направляющих
Класс точности - допустимое отклонение параллельности.
| Конструкция | Рельс направляющий |
| Страна производства | Тайвань |
| Производитель | HIWIN |
| Серия | MGW |
| Тип | Рельс направляющий |
| Типоразмер [мм] | 9 |
| Длина L, мм | 4000 |
| Ширина, мм | 18 |
| Общая высота H, мм | 7 |
| Крепление рельса | R - сверху |
| Класс точности | H |
