Описание чугунного корпуса SNL 206-305 от IBU - 25-30 мм под подшипниковый узел
Корпус подшипниковый SNL 206-305 от IBU - 25-30 мм на лапах (Pillow Blocks) - состоит из чугунного корпуса, с возможностью установки в него специального подшипника на закрепительной втулке и компонентов.
Компоненты для сборки подшипникового узла:
- Уплотнения / Seal Packge;
- Кольца / Fixing rings;
- Подшипник / Bearing;
- Втулка / Adapter sleeve;
- Торцевая крышка / End cover;
- Смазка или масло / Grease or Oil lubrication.
Соответствие и аналоги: SNK | SNI | SNN | SNHF | SNG | SNU | SNC | SNV | SE | SN | SNJ | SNH
Габаритные размеры SNL 206-305 от IBU - 25-30 мм

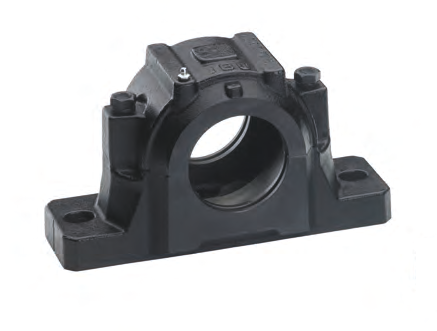

Исполнение и внешний вид
Варианты использования в подшипниковом узле
| Страна производства | Германия |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | IBU |
| Серия | SNL |
| Тип корпуса | SNL 206 |
| Внутренний диаметр d, мм | 25 |
| Длина L, мм | 185 |
| Общая высота H, мм | 89 |
| Ширина подошвы узла, мм. | 46 |
| Ширина, мм | 77 |
| Расстояние между центрами крепежных отверстий J, мм | 150 |
| Крепежное отверстие (длина х ширина) | 20x15 |
| Вес [кг] | 2.6 |
| Материал корпуса | Чугун |
| Высота оси вала, мм | 50 |
