Описание чугунного корпуса SNL 524-620 от IBU - 120-135 мм под подшипниковый узел
Корпус подшипниковый SNL 524-620 от IBU - 120-135 мм на лапах (Pillow Blocks) - состоит из чугунного корпуса, с возможностью установки в него специального подшипника на закрепительной втулке и компонентов.
Компоненты для сборки подшипникового узла:
- Уплотнения / Seal Packge;
- Кольца / Fixing rings;
- Подшипник / Bearing;
- Втулка / Adapter sleeve;
- Торцевая крышка / End cover;
- Смазка или масло / Grease or Oil lubrication.
Габаритные размеры SNL 524-620 от IBU - 120-135 мм
Исполнение и внешний вид

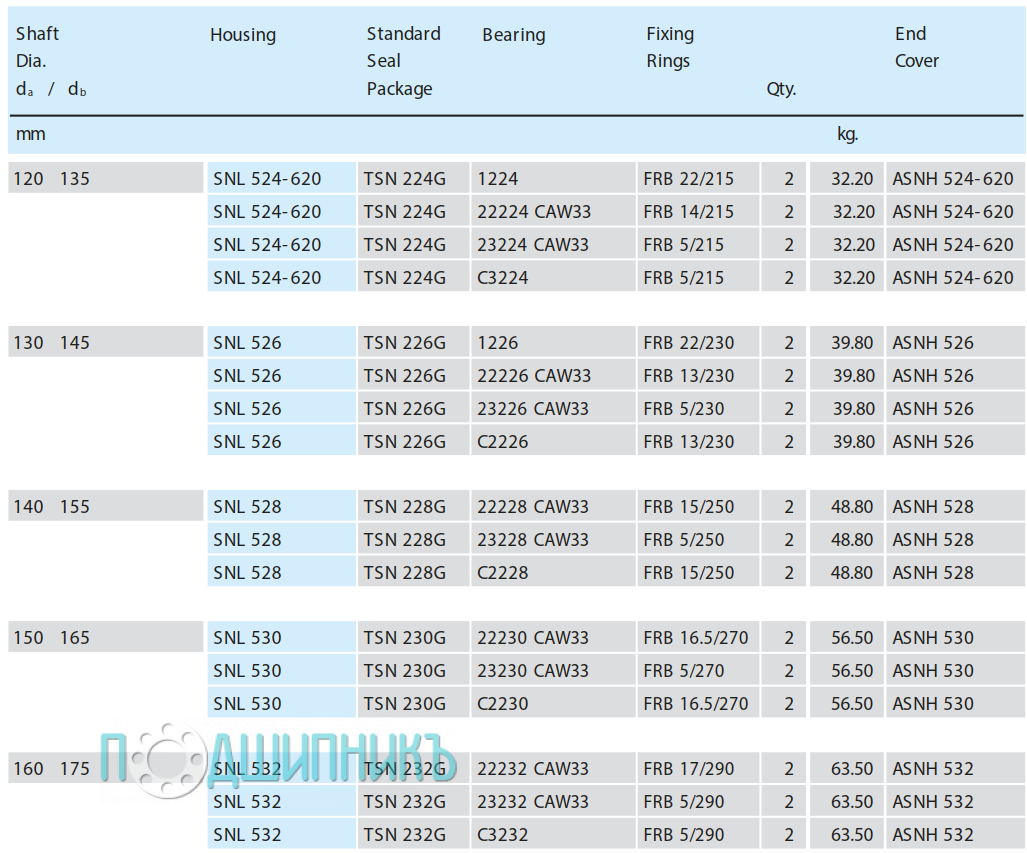

Варианты использования в подшипниковом узле
| Производитель | IBU |
| Страна производства | Германия |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Серия | SNL |
| Тип корпуса | SNL 524 |
| Внутренний диаметр d, мм | 120 |
| Длина L, мм | 410 |
| Общая высота H, мм | 271 |
| Ширина подошвы узла, мм. | 46 |
| Ширина, мм | 185 |
| Расстояние между центрами крепежных отверстий J, мм | 350 |
| Крепежное отверстие (длина х ширина) | 32x26 |
| Вес [кг] | 32.2 |
| Материал корпуса | Чугун |
| Высота оси вала, мм | 40 |
