Описание модели FB 202 BLACK PLASTIC от IBU
Трех-болтовой фланцевый подшипниковый узел из термопластика обычно применяется для конструирования оборудования для пищевой промышленности. Узел удобно применить там, где ограничено пространство для монтажа корпусных узлов с другим типом фланца - овальным или квадратным. Три крепежных отверстия размещены в вершинах равнобедренного треугольника. Узел имеет ребро жесткости, и тавотницу для смазывания узла. По желанию узел может быть укомплектован подшипником из подшипниковой стали, нержавеющей стали или в корозионностойком исполнении.

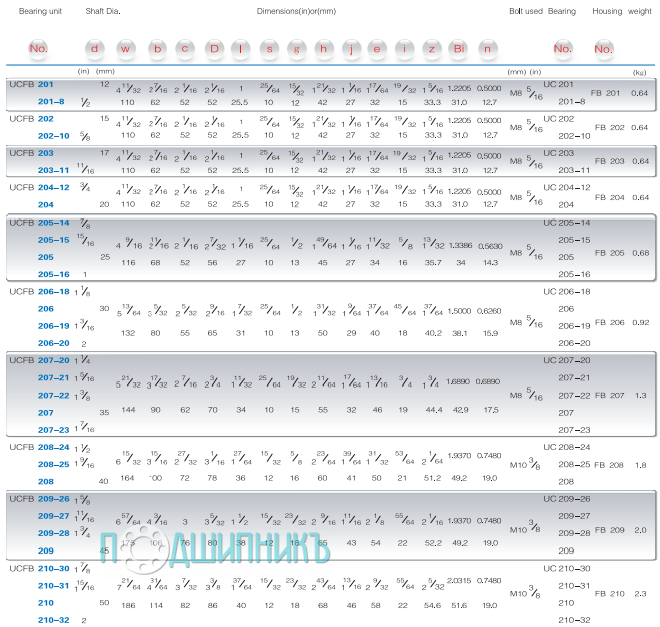

Характеристики подшипникового узла FB 202 BLACK PLASTIC от IBU

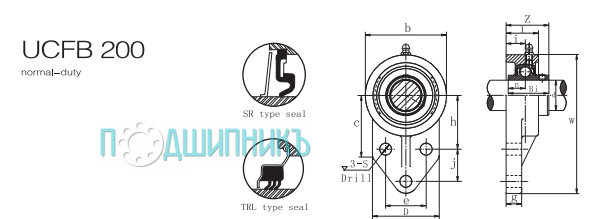

Схема и чертеж FB 202 BLACK PLASTIC от IBU
| Производитель | IBU |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Серия | UCFB PL |
| Тип корпуса | FB 202 |
| Внутренний диаметр d, мм | 15 |
| Длина L, мм | 110 |
| Ширина подошвы узла, мм. | 52 |
| Ширина, мм | 52 |
| Внешний диаметр D, мм | 62 |
| Вес [кг] | 0.64 |
| Материал корпуса | PBT |
