Подшипниковый узел BS 40 от PTI

Артикул: BS 40 PTI
В наличии
3 163

BS 40 от PTI

Официальный поставщик подшипников PTI

Описание модели BS 40

Корпусной подшипниковый узел BS 40 от PCI на лапах (Mounted Bearings Plummer Blocks) - корпус состоит из оцинкованной листовой стали, эксцентриковый фиксирующий буртик. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.

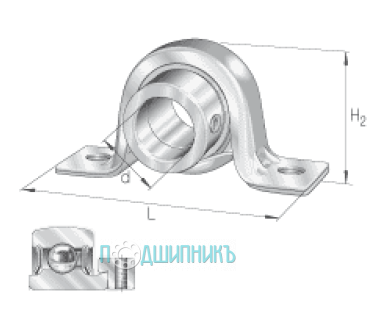

Исполнение и внешний вид

Исполнение и внешний вид

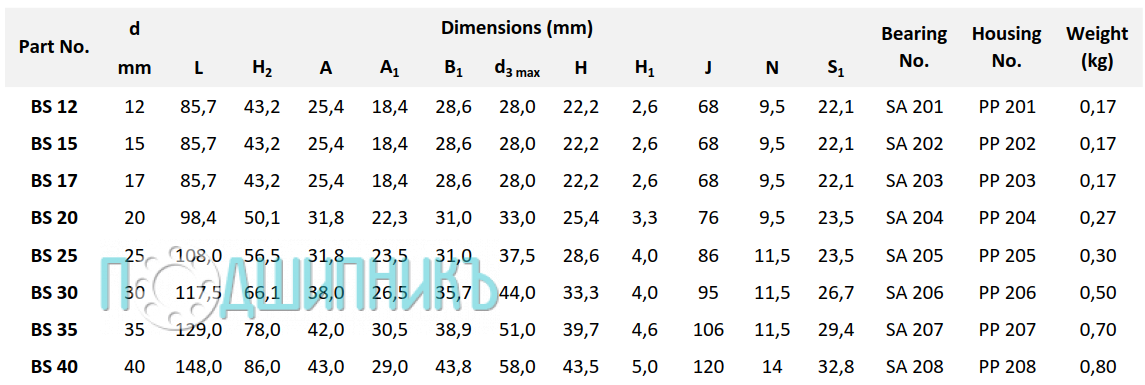

Сводная таблица присоединительных размеров

Сводная таблица присоединительных размеров

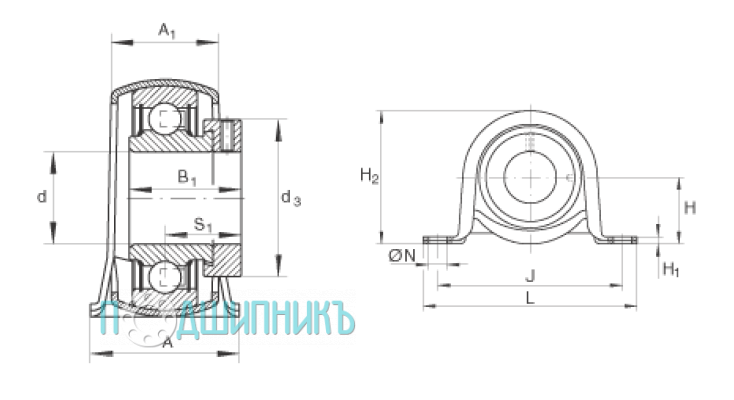

Схема и чертеж BS 40

Схема и чертеж BS 40

Описание на сайте производителя (datasheet)

BS в каталоге производителя

ПроизводительPTI
Страна производстваДания
КонструкцияПодшипниковый узел
ИсполнениеУзел в сборе
СерияBS
Тип корпусаPP 208
Подшипник №SA 208
Внутренний диаметр d, мм40
Длина L, мм148
Общая высота H, мм86
Ширина подошвы узла, мм.43
Ширина, мм43.8
Расстояние между центрами крепежных отверстий J, мм120
Крепежное отверстие (длина х ширина)14
Вес [кг]0.8
Материал корпусаСталь
Высота оси вала, мм43.5
