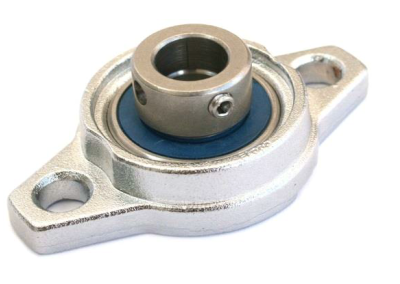

Описание модели MUFL 004 U2
Корпусной подшипниковый узел MUFL 004 U2 фланцевый с 2 болтами, нержавеющий цинк-алюминиевый корпус, эксцентриковый стопорный хомут, прочное основание. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.
- Корпус: Нержавеющая сталь;
- Подшипник: Нержавеющая сталь;
- Уплотнения: Резина;
- Эксцентричный фиксирующий стопор: нержавеющая;
- Смазка: одобренная FDA для пищевых продуктов.
Сводная таблица присоединительных размеров
Схема и чертеж MUFL 004 U2
Описание на сайте производителя (datasheet)
Производитель | PTI |
Страна производства | Дания |
Конструкция | Подшипниковый узел |
Исполнение | Узел в сборе |
Серия | MUFL |
Внутренний диаметр d, мм | 20 |
Длина L, мм | 90 |
Общая высота H, мм | 24.5 |
Ширина, мм | 55 |
Расстояние между центрами крепежных отверстий J, мм | 71 |
Крепежное отверстие (длина х ширина) | 10 |
Вес [кг] | 0.2 |
Смазочный фитинг (тавотница) | M8 |
