Описание модели OWFK 12-GLCTE12 от PTI
Корпусной подшипниковый узел OWFK 12-GLCTE12 от PTI фланцевый с 2 болтами, эксцентриковый стопор с буртиком, GLCTE = с отверстием для смазки, FLCTE = без отверстия для смазки. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.

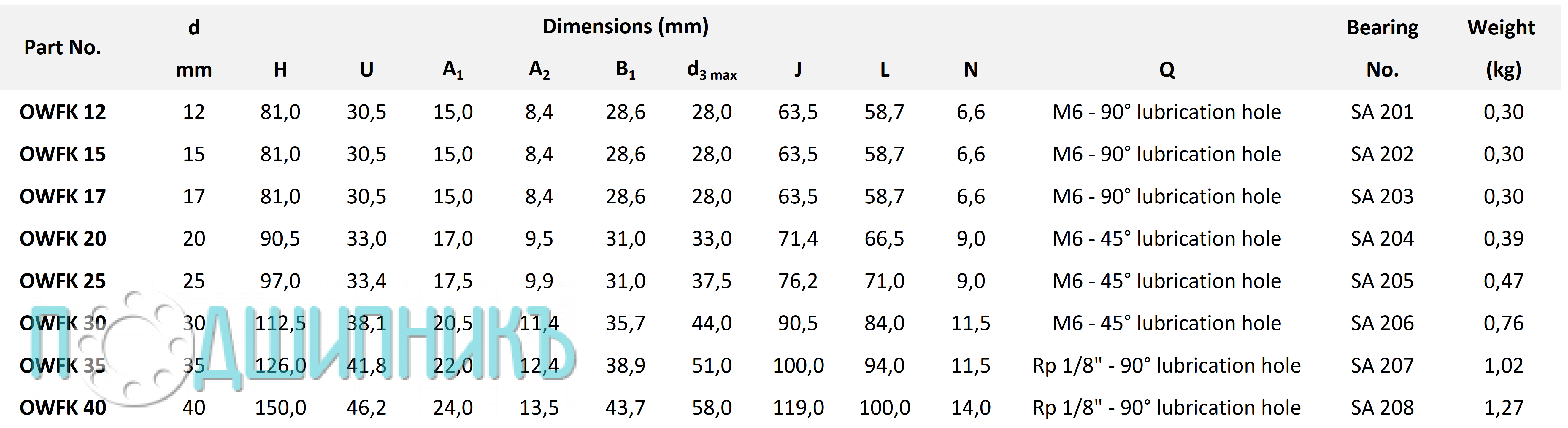

Сводная таблица присоединительных размеров

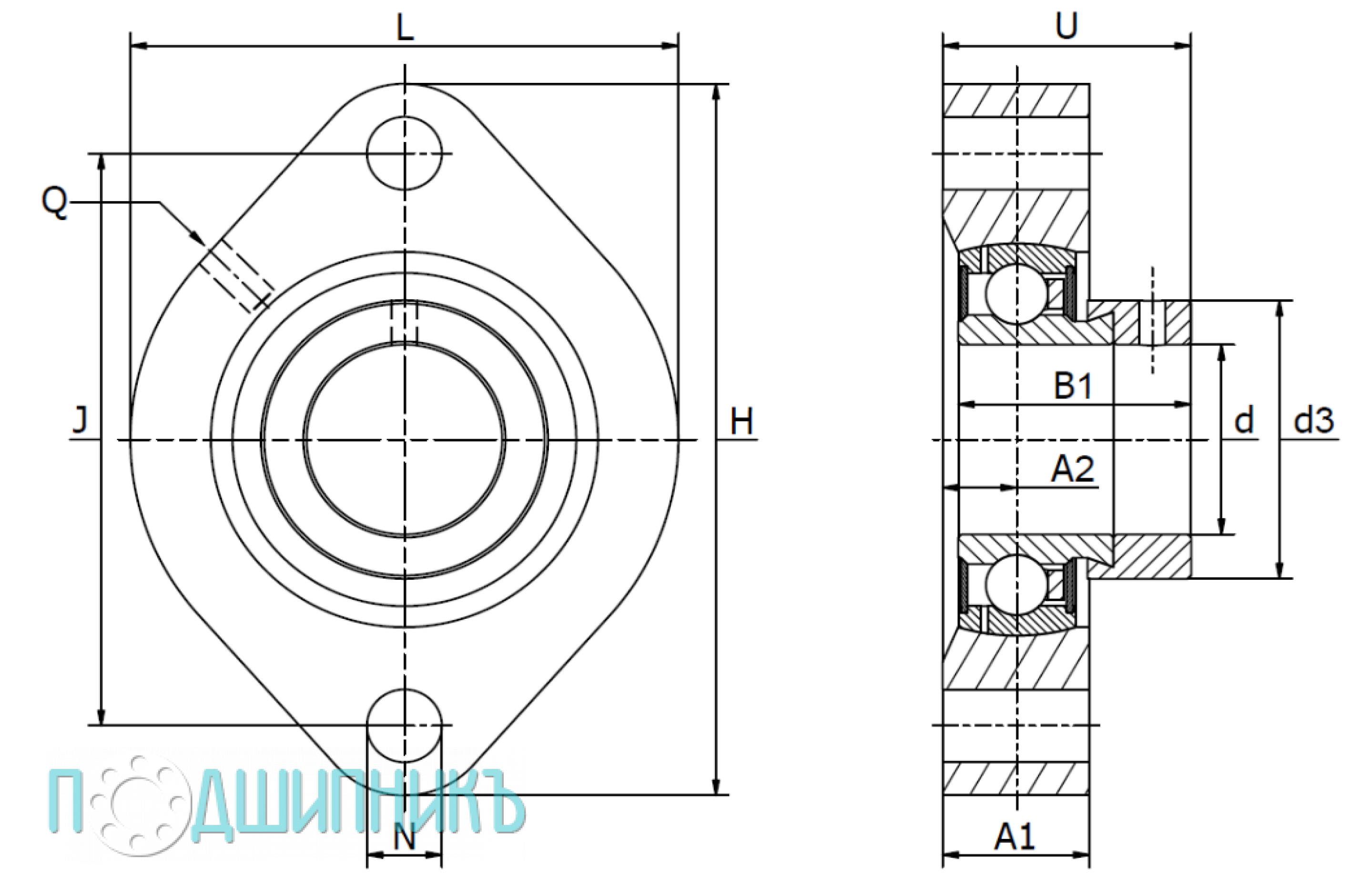

Схема и чертеж OWFK 12-GLCTE12 от PTI
Описание на сайте производителя (datasheet)
| Производитель | PTI |
| Страна производства | Дания |
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Серия | OWFK |
| Внутренний диаметр d, мм | 12 |
| Длина L, мм | 81 |
| Общая высота H, мм | 30.5 |
| Ширина, мм | 58.7 |
| Расстояние между центрами крепежных отверстий J, мм | 63.5 |
| Крепежное отверстие (длина х ширина) | 6,60 |
| Вес [кг] | 0.3 |
| Смазочный фитинг (тавотница) | M6 |
