Подшипниковый узел RPB12 от PTI

Артикул: RPB12 PTI
В наличии
0

RPB12 от PTI

Официальный поставщик подшипников PTI

Описание модели RPB12

  • Корпус из оцинкованной листовой стали;
  • шариковый радиальный вкладыш с эксцентриковым стопорным кольцом и резиновой прокладкой.

Корпусной подшипниковый узел RPB12 от PCI на лапах (Mounted Bearings Plummer Blocks) - корпус состоит из оцинкованной листовой стали с эксцентриковым стопорным кольцом и резиновой прокладкой. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.

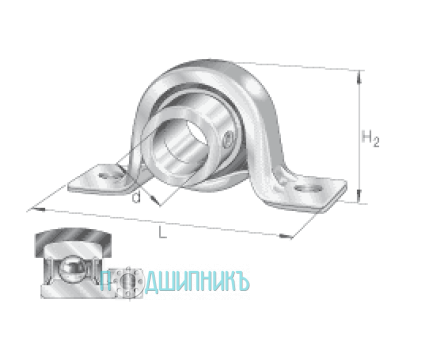

Исполнение и внешний вид

Исполнение и внешний вид

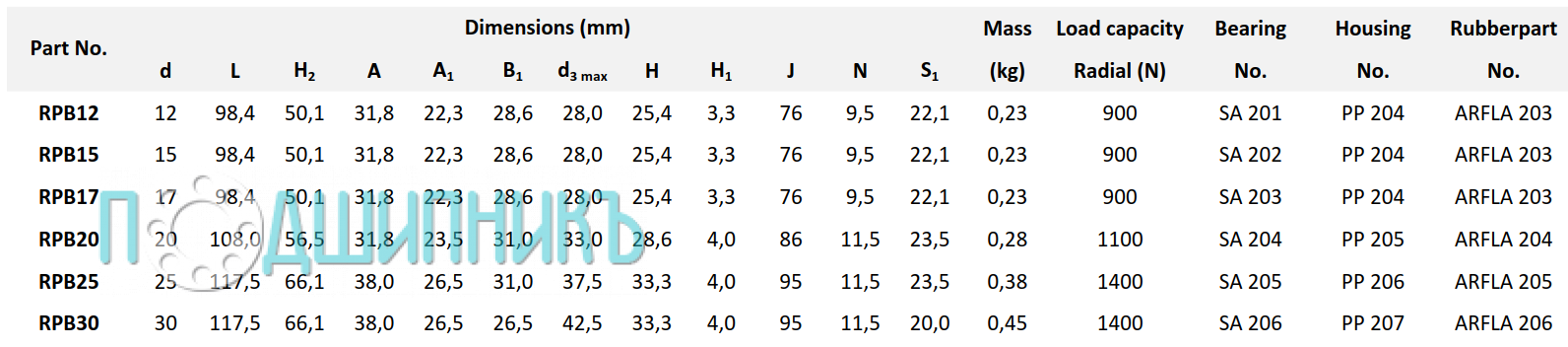

Сводная таблица присоединительных размеров

Сводная таблица присоединительных размеров

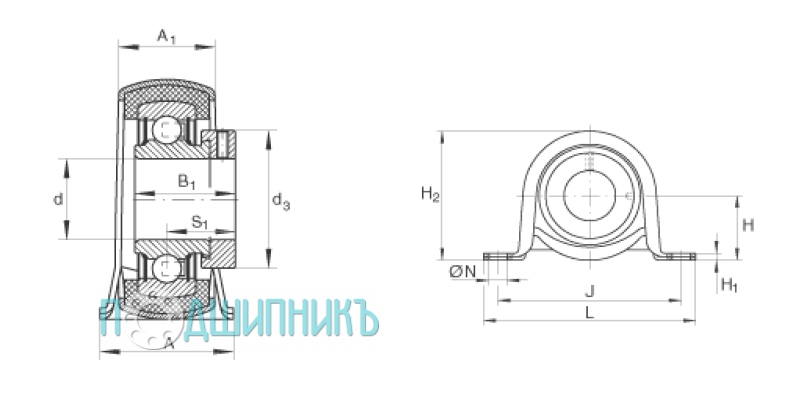

Схема и чертеж RPB12

Схема и чертеж RPB12

Описание на сайте производителя (datasheet)

RPB в каталоге производителя

ПроизводительPTI
Страна производстваДания
КонструкцияПодшипниковый узел
ИсполнениеУзел в сборе
СерияRPB
Тип корпусаPP 204
Подшипник №SA 201
Внутренний диаметр d, мм12
Длина L, мм98.4
Общая высота H, мм50.1
Ширина подошвы узла, мм.31.8
Ширина, мм28.6
Расстояние между центрами крепежных отверстий J, мм76
Крепежное отверстие (длина х ширина)9.5
Вес [кг]0.23
Материал корпусаСталь
Высота оси вала, мм25.4
