Описание модели SNH 520 от Hecht
Корпусной подшипниковый узел SNH 520 от Hecht на лапах (Mounted Bearings Plummer Blocks) - состоит из корпуса выполненного из серого чугуна и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа.
Комплект состоит из:
- Корпус типа SNH 520-617
- Уплотнение TSN520G
- Кольца 2 x FR 180-4.85
- Подшипник 23220 K
- Втулка H 2320
Классы качества и бренды производства HECHT:
- HKW – Premium
- HKC – Standard
- HK – Econom
Корпуса отличаются префиксом SNH=SNL=SNU=SNT=SNV=SNHF.

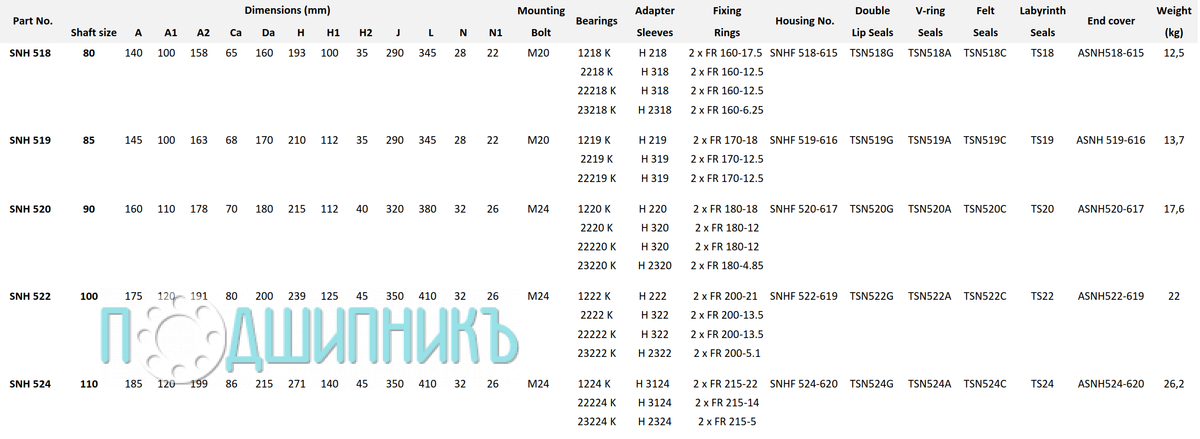

Характеристики подшипникового узла SNH 520 от Hecht

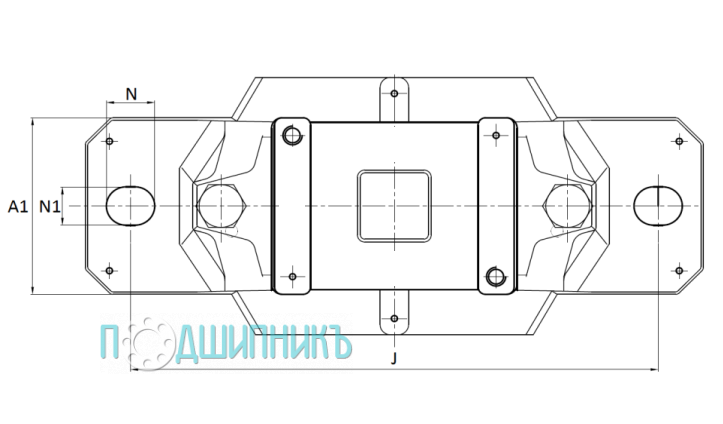

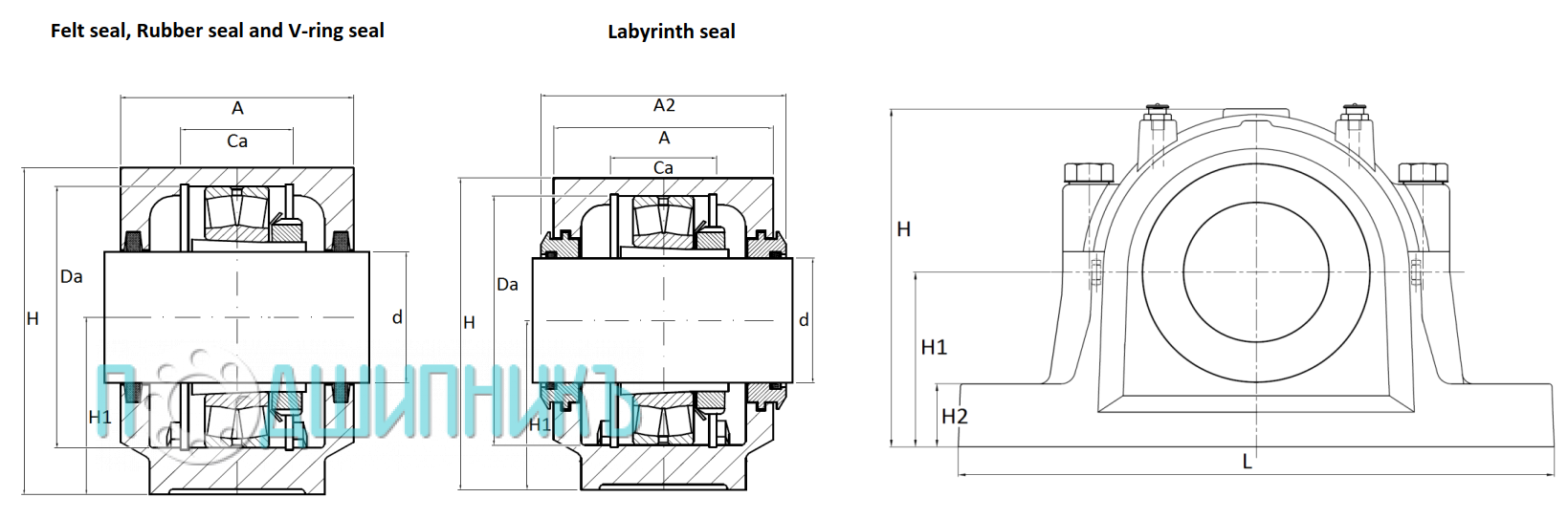

Схема и чертеж SNH 520 от Hecht
| Производитель | HECHT |
| Страна производства | Германия |
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Серия | SNH |
| Тип корпуса | SNHF 520-617 |
| Подшипник № | 1220 K, 2220 K, 22220 K, 23220 K |
| Внутренний диаметр d, мм | 90 |
| Длина L, мм | 380 |
| Общая высота H, мм | 215 |
| Ширина подошвы узла, мм. | 110 |
| Ширина, мм | 160 |
| Расстояние между центрами крепежных отверстий J, мм | 320 |
| Крепежное отверстие (длина х ширина) | 32x26 |
| Вес [кг] | 17.6 |
| Смазочный фитинг (тавотница) | Rp1/8 |
| Материал корпуса | Чугун |
| Высота оси вала, мм | 112 |
