Описание модели SNH 532 от Hecht
Корпусной подшипниковый узел SNH 532 от Hecht на лапах (Mounted Bearings Plummer Blocks) - состоит из корпуса выполненного из серого чугуна и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа.
Комплект состоит из:
- Корпус типа SNH 532
- Уплотнение TSN532G
- Кольца 2 x FR 290-5
- Подшипник 23232 K
- Втулка H 2332
Классы качества и бренды производства HECHT:
- HKW – Premium
- HKC – Standard
- HK – Econom
Корпуса отличаются префиксом SNH=SNL=SNU=SNT=SNV=SNHF.

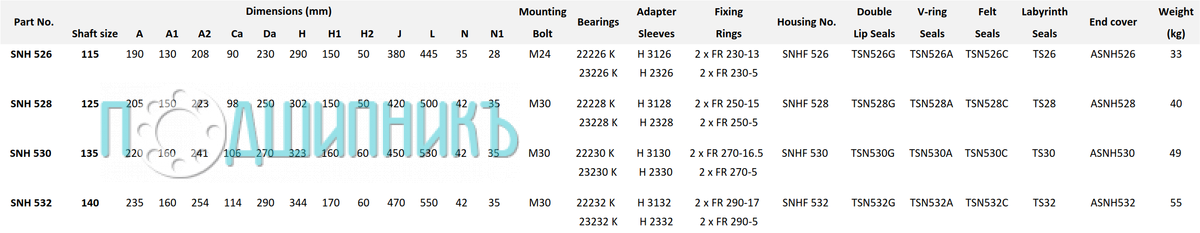

Характеристики подшипникового узла SNH 532 от Hecht

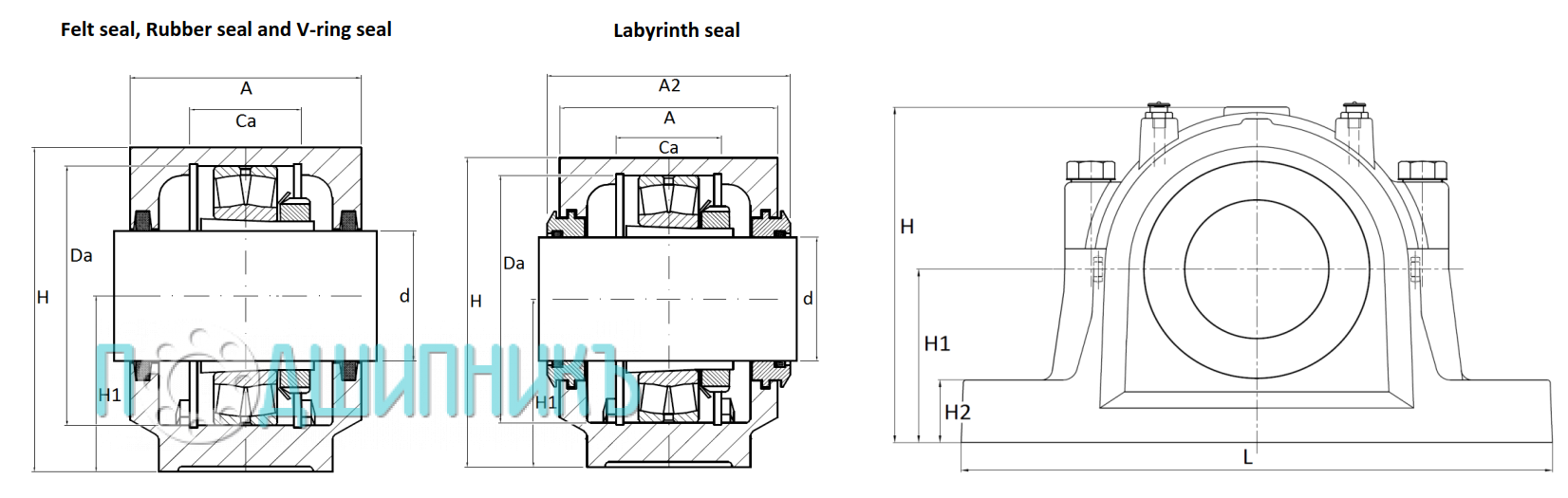

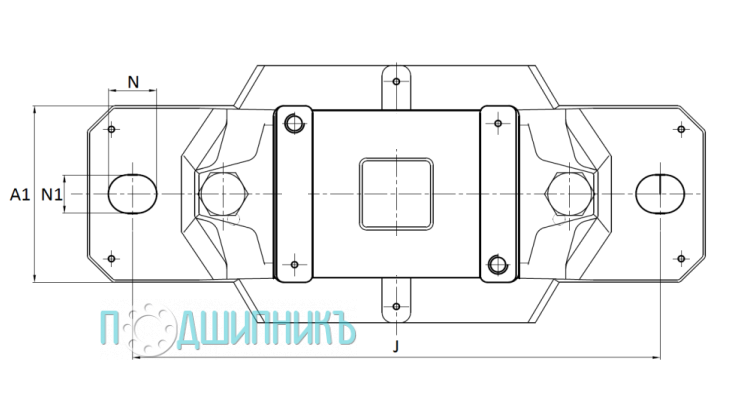

Схема и чертеж SNH 532 от Hecht
| Страна производства | Германия |
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | HECHT |
| Серия | SNH |
| Тип корпуса | SNHF 532 |
| Подшипник № | 22232 K, 23232 K |
| Внутренний диаметр d, мм | 140 |
| Длина L, мм | 550 |
| Общая высота H, мм | 344 |
| Ширина подошвы узла, мм. | 160 |
| Ширина, мм | 235 |
| Расстояние между центрами крепежных отверстий, мм | 470 |
| Крепежное отверстие (длина х ширина) | 42x35 |
| Вес [кг] | 55 |
| Смазочный фитинг (тавотница) | Rp1/8 |
| Материал корпуса | Чугун |
| Высота оси вала, мм | 170 |
