Блокируемая газовая пружина Suspa Lockline EL2 эластичная

Артикул: Suspa Lockline EL2
В наличии
0

Официальный поставщик газовых пружин и амортизаторов Suspa

Официальный поставщик газовых пружин и амортизаторов Suspa

Описание запираемая газовая пружина Suspa Lockline EL2 эластичная

Стопорная газовая стойка обеспечивает эргономику и комфорт для удобного безопасного изменения положения сидя и лежа, для легкого и точного управления кожухами машины и используется во многих других приложениях. Наши блокируемые газовые распорки позволяют по-разному блокировать их в любом положении хода, будь то упругое (подпружиненное) или жесткое. Наши специальные функции предлагают особые преимущества, когда речь идет об удобстве и эксплуатации. Различные соединительные элементы и системы разъединения дополняют наш ассортимент и дают вам подходящие блокируемые газовые стойки для любого применения.

Эластичные блокируемые газовые пружины VARILOCK EL1, EL2 рекомендованы, в случае если блокировка требуется для смягчающего эффекта. Таким образом, внезапные тяжелые удары будут либо смягчены, либо вообще устранены. Данный тип газовых пружин должен быть установлен штоком вниз.

Применение в механических системах

азовая пружина в механических системах от Suspa газовая пружина для станков и оборудования газовая пружина в торговых витринах газовая пружина для багажника, камеры хранения газовая пружина в мебели (двери, крышки, люки, створки, механические элементы)

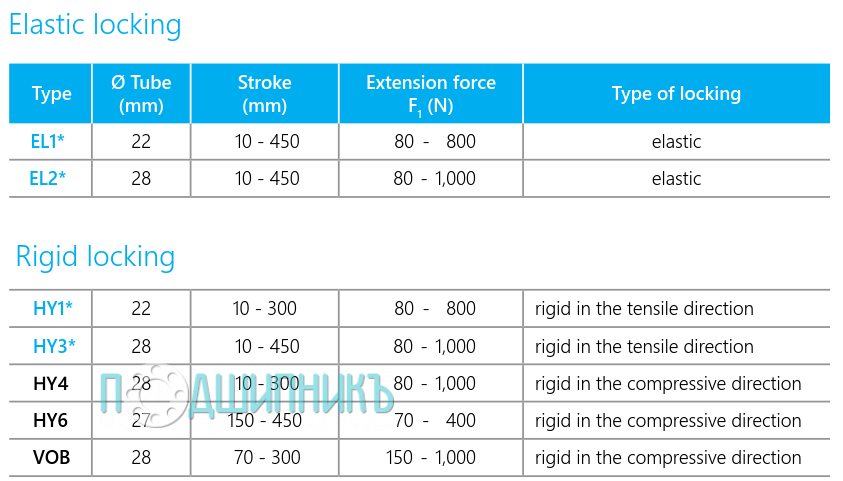

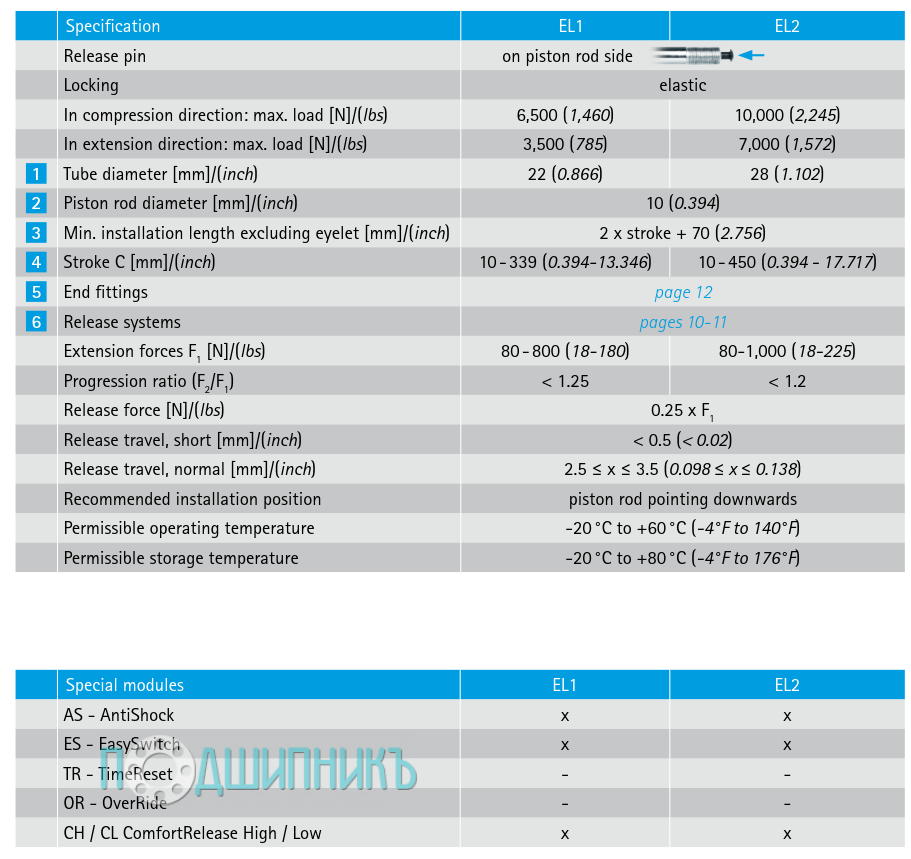

Характеристики запираемая газовая пружина Suspa Lockline EL2 эластичная

Характеристики запираемая газовая пружина Suspa Lockline EL2 эластичная

  • Механизм активации Со стороны штока
  • Блокировка Эластичная EL1 или EL2
  • Максимальная нагрузка в сжатом состоянии (N) 6,500 или 10,000
  • Максимальная нагрузка в расжатом состоянии (N) 3,500 или 7,000
  • Диаметр трубки (мм) 22 или 28
  • Диаметр штока (мм) 10
  • Минимальная установочная длина, включая проушину (мм) 2 x ход штока + 70
  • Ход штока С (мм) 10-339 или 10-450
  • Подсоединения со стороны трубки В разделе подсоединения
  • Механизм активации В разделе механизмы активации
  • Усилия F1 (N) 80-800 или 80-1000
  • Соотношение усилий F2/F1 < 1.25 или < 1.2
  • Усилие разблокирования (N) 0.25 x F1
  • Рекомендации к установке Штоком вниз
  • Допустимый диапазон рабочих температур -20 C до +60 C
  • Допустимая температура хранения -20 C до +80 C

Характеристики запираемая газовая пружина Suspa Lockline EL2 эластичная

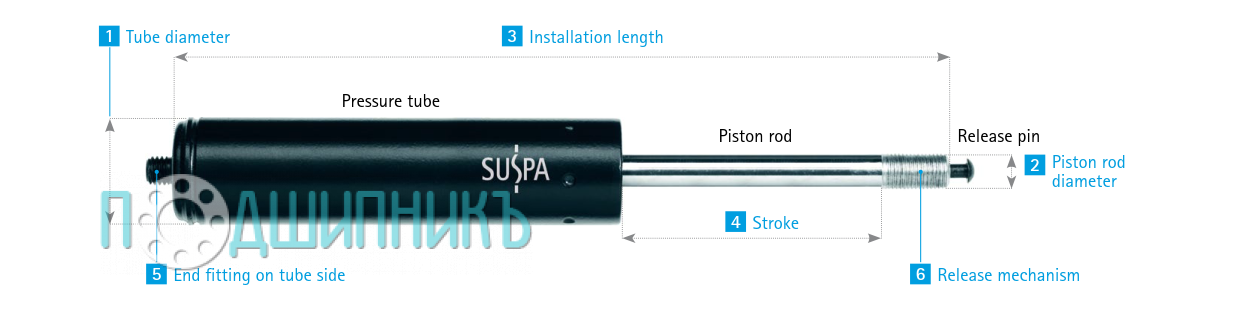

Схема и чертеж запираемая газовая пружина Suspa Lockline EL2 эластичная

Схема и чертеж запираемая газовая пружина Suspa Lockline EL2 эластичная

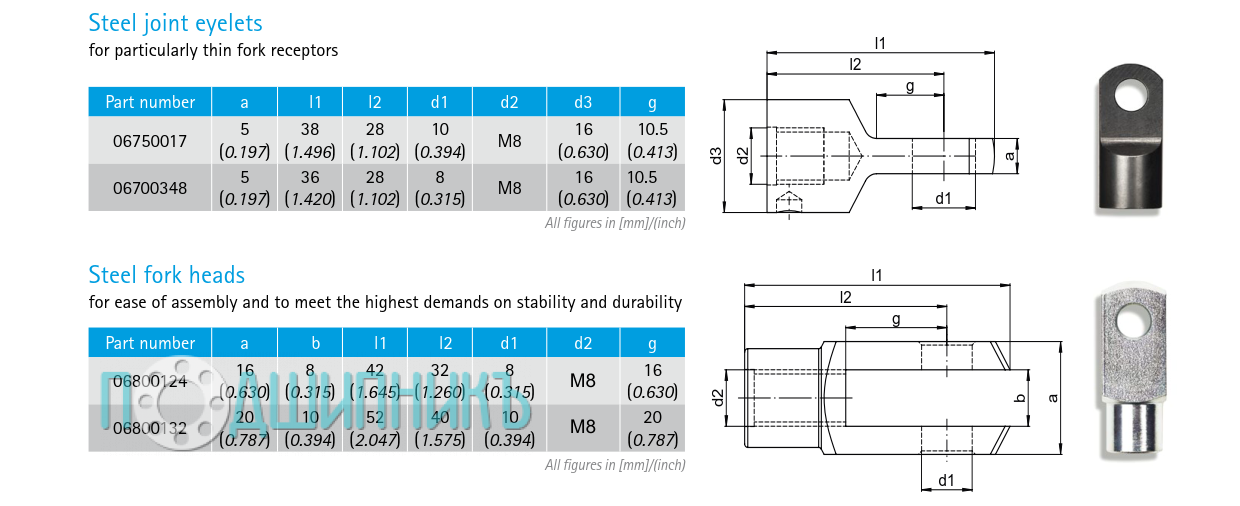

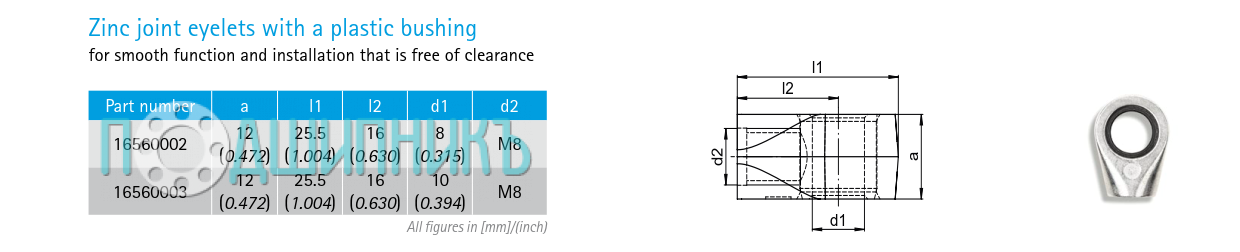

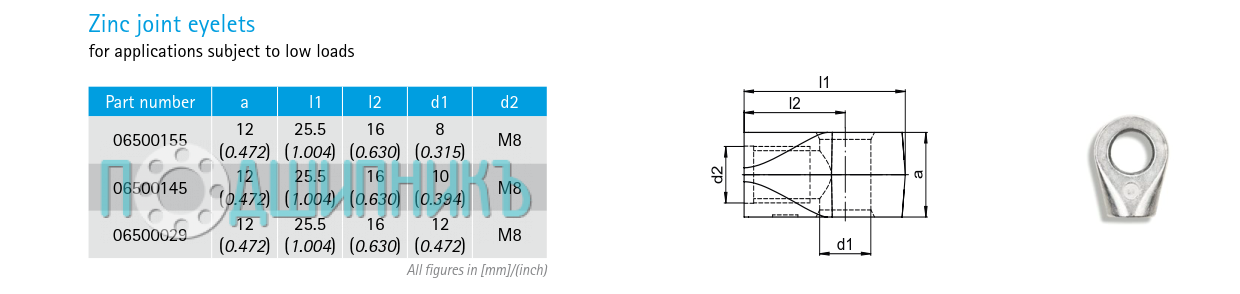

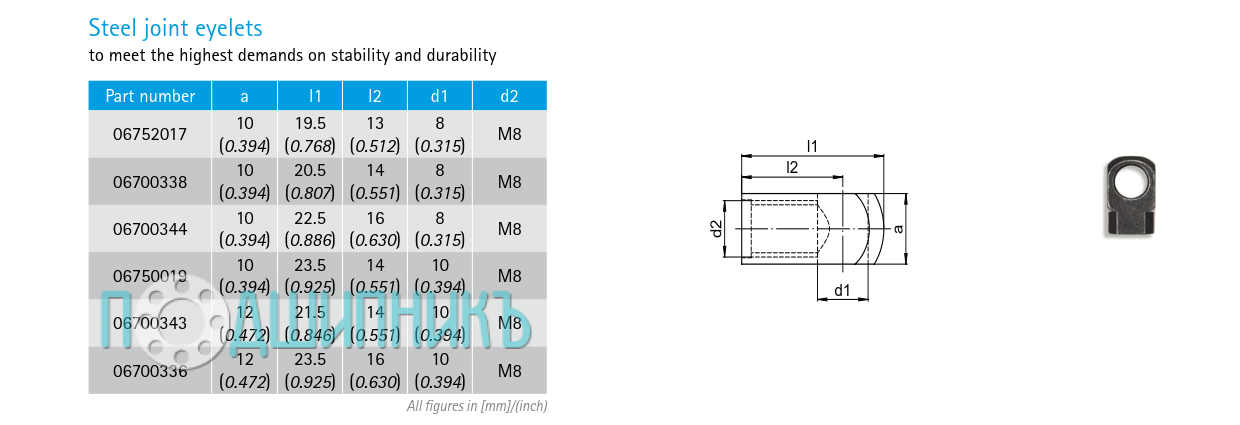

Варианты фитингов и крепления

Варианты фитингов и крепления

Варианты фитингов и крепления

Варианты фитингов и крепления

Варианты фитингов и крепления

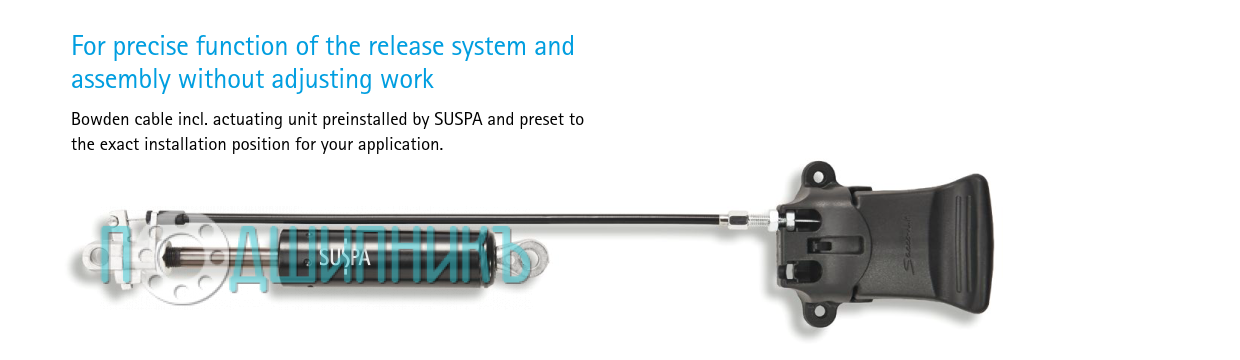

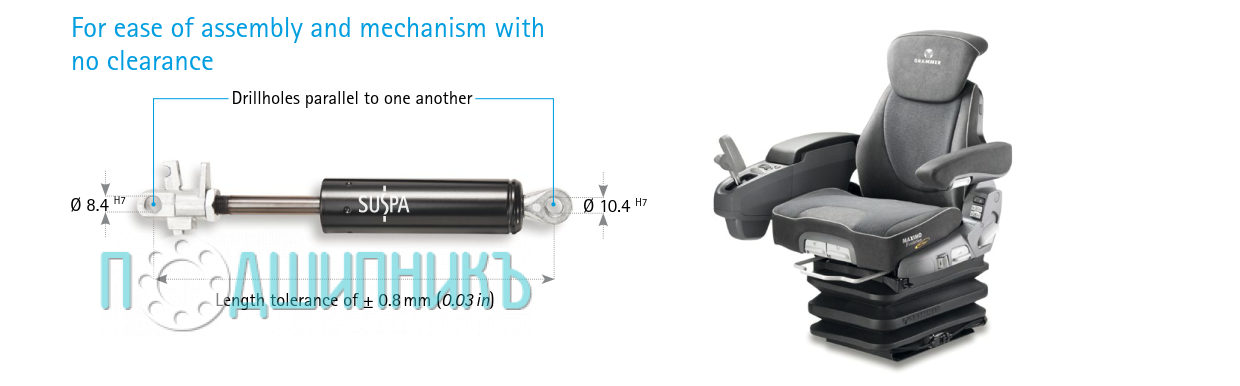

Применение запираемых газовых пружин

Применение запираемых газовых пружин

Применение запираемых газовых пружин

Применение запираемых газовых пружин

Области применения блокируемых газовых пружин

  • Угол и длина рулевой колонки автомобилей;
  • Крышки багажника и чехлов;
  • Многофункциональный подлокотник для сиденья водителя;
  • Оборудование для мобильных домов и рекреационных транспортных средств;
  • Инвалидные коляски (cпинка, угол наклона и высота сидения, а также поддержка ног);
  • Терапевтические кровати и стулья;
  • Больничные койки и столы (регулировка высоты и наклона различных элементов);
  • Регулировка высоты и наклона различных частей кровати, длина кровати
  • Регулировка высоты для тумбочек, серверов и клавиатуры опоры
  • Расположение стульев и отдельных секций кроватей (головы, спинки и ног для кресел);
  • Регулировка высоты для прикроватных тумбочек / тумбочек;
  • Угол спинки и поверхности сиденья для офисных кресел;
  • Школьная мебель;
  • Высота стульев и подиумов для учителей и учеников;
  • Наклон и высота стула.
КонструкцияГазовая пружина
ПроизводительSuspa
СерияLockline
Страна производстваГермания
Длина штока, мм450
Диаметр корпуса, мм28
Cила растяжения F, N 800
