Подшипниковый узел SW 12-PASE12 от PTI

Артикул: SW 12-PASE12 PTI
В наличии
0 Р

Официальный поставщик подшипников PTI

Описание модели SW 12-PASE12

Корпусной подшипниковый узел SW 12-PASE12 от PCI на лапах (Mounted Bearings Plummer Blocks) - состоит из корпуса выполненного из серого чугуна, нержавеющей стали или термопластика и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы на лапах являются обслуживаемыми, подшипник может быть смазан через специальный фитинг (тавотницу) консистентной смазкой.

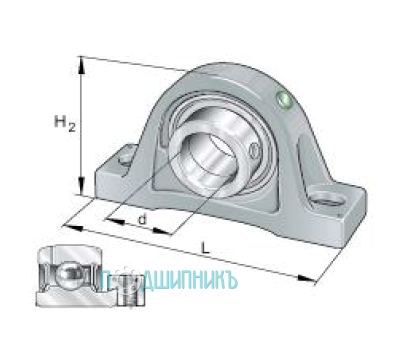

Исполнение и внешний вид

Исполнение и внешний вид

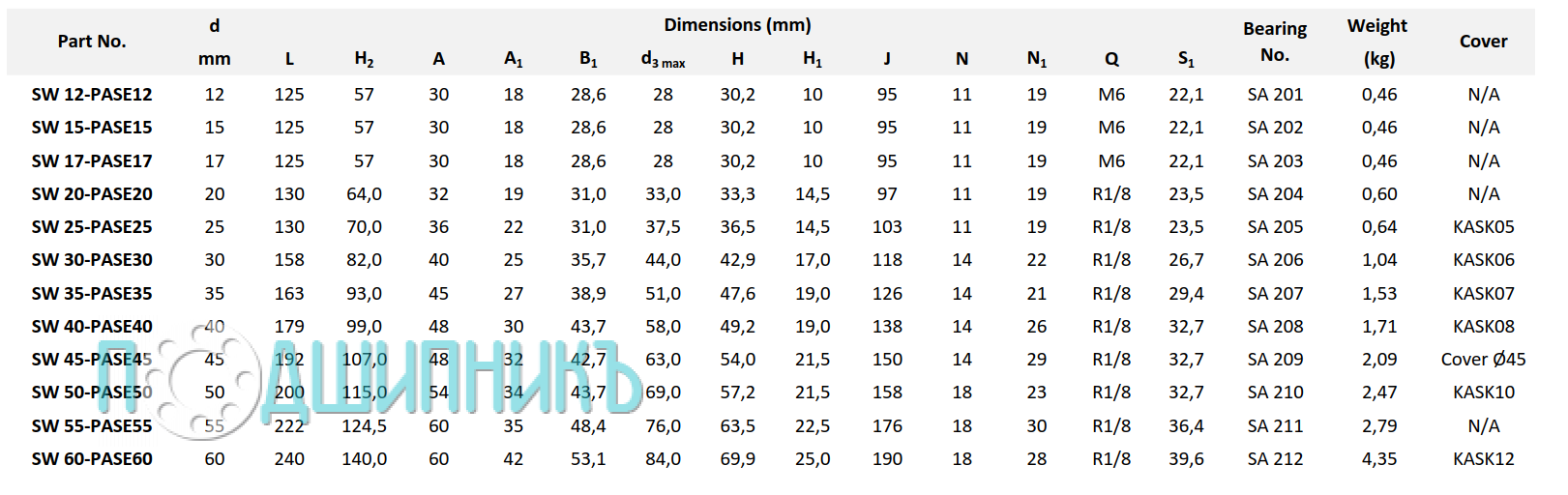

Сводная таблица присоединительных размеров

Сводная таблица присоединительных размеров

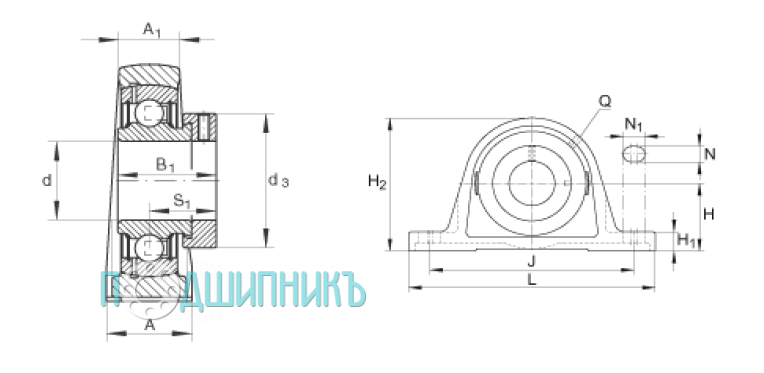

Схема и чертеж SW 12-PASE12

Схема и чертеж SW 12-PASE12

Описание на сайте производителя (datasheet)

SW-PASE в каталоге производителя

ПроизводительPTI
Страна производстваДания
КонструкцияПодшипниковый узел
ИсполнениеУзел в сборе
СерияSW
Тип корпусаASE
Подшипник №SA 201
Внутренний диаметр d, мм12
Длина L, мм125
Общая высота H, мм57
Ширина подошвы узла, мм.30
Ширина, мм28.6
Расстояние между центрами крепежных отверстий J, мм95
Крепежное отверстие (длина х ширина)19x11
Вес [кг]0.46
ПокрытиеN/A
Смазочный фитинг (тавотница)M6
Высота оси вала, мм30.2
